Convertisseur d’interface E1 à v.35

  • Cost Effective E1 to V.35 interface conversion
  • V.35 DCE port for router connection
  • E1 2Mbps G.703 port for leased line connection
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Rack mounting kits for 2 or 18 units available
  • Quad option available with 4 DC1200 units in a 1U box
  • Can also be used in reverse connecting an E1 device such as a PBX to a V.35 service
  • Can also be used to connect E1 devices to V.35 satellite modems



DC1200

DC1200

Anglais

ApplicationsInformationSpécificationTéléchargements
DC1200 connecting a V.35 router to an unframed E1 G.703 leased line

DC1200 connecting a V.35 router to an unframed E1 G.703 leased line

Ce schéma montre un DC1200 connecter une carte routeur V.35 à une ligne louée E1 G703 2Mbps. Les ports séries V.35 sont souvent les ports WAN les plus rentables disponible sur un routeur. La plupart des opérateurs télécom fournissent des services E1 2.0478Mbps avec connectivité G703. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré de manière compatible (ie V.35 ou unframed E1 G.703).

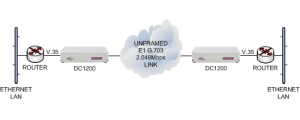

V.35 routers connected together via an unframed E1 G.703 leased line using DC1200 units

V.35 routers connected together via an unframed E1 G.703 leased line using DC1200 units

Ce schéma montre deux unités DC1200 raccordant une paire de routeurs V.35 via une ligne louée E1 G703 2.048Mbps non fractionnée. Les ports séries V.35 sont souvent les ports WAN les plus rentables disponible sur un routeur. La plupart des opérateur Télécom fournissent des services E1 2.048Mbps avec connectivité G703. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré de manière compatible (ie non fractionné).

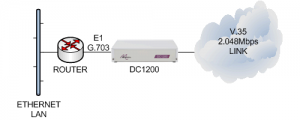

DC1200 connecting an E1 G.703 router to a V.35 2.048Mbps leased line

DC1200 connecting an E1 G.703 router to a V.35 2.048Mbps leased line

Ce schéma montre un DC1200 connecter une carte routeur E1 G703 à une ligne louée V.35 2.048Mbps. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré d’une manière compatible (c’est à dire soit V.35 ou E1 G703 non fractionné). Cette application nécessite un câble croisé V.35 DCE à V.35 DCE.

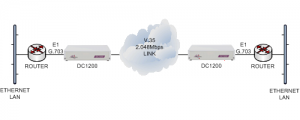

E1 routers connected together over an V.35 2.048Mbps leased line using DC1200 units

E1 routers connected together over an V.35 2.048Mbps leased line using DC1200 units

Ce schéma montre une paire d’unités DC1200 raccordant une paire de routeurs E1 G703 via une ligne louée V.35 2.048Mbps. Cette application nécessite l’utilisation de câbles croisés V.35 DCE à V.35 DCE.

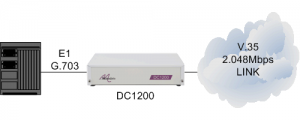

DC1200 connecting a PBX to a 2.048Mbps V.35 leased line

DC1200 connecting a PBX to a 2.048Mbps V.35 leased line

Ce schéma montre un DC1200 étant utilisé pour connecter un port PBX PRI à une ligne louée V.35 2.048Mbps, lorsque une ligne louée V.35 existante est disponible pour réutilisation ou encore quand c’est une connection V.35 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés V.35 DCE à V.35 DCE.

DC1000 connecting a PBX to a 2Mbps X21 leased line

DC1000 connecting a PBX to a 2Mbps X21 leased line

Ce schéma montre comment une paire de systèmes PBX peut être interconnecté via une ligne louée 2.048Mbps à l’aide d’une paire d’unités DC1200. Cela se produit soit lorsqu’une ligne louée V.35 existante est disponible pour réutilisation, ou encore quand c’est une connection V.35 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés V.35 DCE à V.35 DCE.

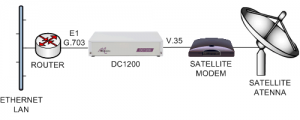

Connecting E1 routers to V.35 satellite modems

Connecting E1 routers to V.35 satellite modems

Ce schéma montre un DC1200 connecter une carte routeur E1 G703 à un modem satellite V.35. Le DC1200 supporte un certain nombre de différents modes de synchronisation, et il est donc possible de synchroniser ce réseau à partir de modems satellite, à partir de l’un des circuits de Terre, d’un DC1200 ou un routeur. Cette application nécessite une liaison par satellite fonctionnant à 2.048Mbps et un câble croisé V.35 DCE à V.35 DCE.

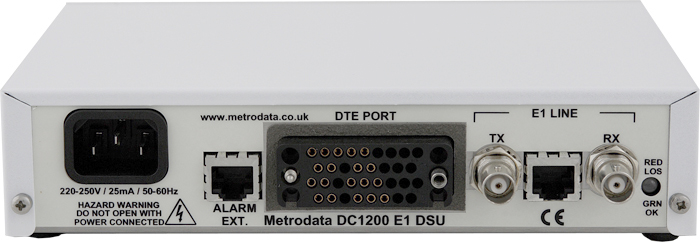

Le DC1200 permet la conversion entre une interface série V.35 et une interface de ligne E1 avec des options de connecteur RJ45 ou BNC.

Le DC1200 a des LEDs de statut multifonctions et des Bits de configuration complète et des informations de diagnostic sur le label de l’unité, faisant du DC1200 un dispositif véritablement facile à utiliser et mettre en place.

Le DC1200 peut facilement être monté en rack soit dans un 1U two unit rackmount kit ou dans un 6u eighteen unit rackmout kit ou est disponible dans une boîte de quadruple (1U rackmountable unit containing 4 x DC1000 units).

Le DC1200 est également disponible en format carte à utiliser avec le 4U ​​12-slot MetroRack managed châssis.

Note

L’unité DC1200 est un circuit E1 G703 2Mbps non divisé (non fractionné). Si vous avez un circuit E1 G704 fractionné (fractionné), soit Nx64kbps, ou besoin de fractionner, il est nécessaire d’utiliser un DC3000 (unmanaged) ou FM4000 (managed). Beaucoup de services fournissent un lien E1 fractionné ou non, veuillez vérifier auprès de votre fournisseur pour vous assurer que vous utilisez un service E1 G703 2Mbps avec ce produit.

Line E1 Interface

  • G703 BNC (75 ohm unbalanced) / RJ45 (120ohm balanced)
  • HDB3 line coding
  • 2.048Mbps +/- 50ppm bit rate
  • Barrier fully compliant as per EN41003
  • RG59 = 600m, UR202 = 750m cable lengths

DTE Interface

  • V.35 ISO2593 34 way female M-rack
  • 2.048Mbps bit rate

Configuration

  • Internal, E1 Loop, Terminal & DTE mode clocking (set by dip switches)

Compliance & Approvals

  • PD7024 (NTR4) Performance
  • Safety EN41003, EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width modem, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +100°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 400Hz, 30- 12mA IEC connector
  • DC PSU: -40 to -72V DC, 115 – 45 mA
  • Maximum power consumption: 3.5 Watts
