Convertisseur d’interface E1 à X.21

  • Cost Effective E1 to X21 interface conversion
  • X21 DCE port for router connection
  • E1 2Mbps G703 port for leased line connection
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Quad option available with 4 DC1000 units in a 1U box
  • Can also be used in reverse connecting an E1 device such as a PBX to an X21 service
  • Can also be used to connect E1 devices to EIA530 satellite modems
DC1000

DC1000

Anglais

ApplicationsInformationSpécificationTéléchargements
DC1000 connecting an X21 router to an unframed E1 G703 leased line

DC1000 connecting an X21 router to an unframed E1 G703 leased line

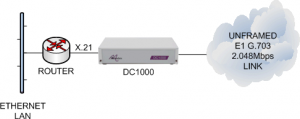

Ce schéma montre un DC1000 connecter une carte routeur X21 à une ligne louée E1 G703 2Mbps. Les ports série X21 sont souvent les ports WAN les plus rentable disponible sur un routeur. La plupart des opérateurs télécom fournissent des services E1 2Mbps avec connectivité G703. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré de manière compatible (ie non fractionné).

X21 routers connected together via an unframed E1 G703 leased line using DC1000 units

X21 routers connected together via an unframed E1 G703 leased line using DC1000 units

Ce schéma montre deux unités DC1000 raccordant une paire de routeurs X21 via une ligne louée E1 G703 2Mbps non fractionné. Les ports série X21 sont souvent les ports WAN les plus rentables disponible sur un routeur. La plupart des opérateurs télécom fournissent des services E1 2Mbps avec connectivité G703.

DC1000 connecting an E1 G703 router to an X21 2048Mbps leased line

DC1000 connecting an E1 G703 router to an X21 2048Mbps leased line

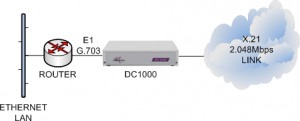

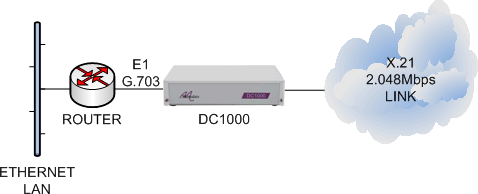

Ce schéma montre un DC1000 connecter une carte routeur E1 G703 à une ligne louée X21 2Mbps. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré d’une manière compatible (c’est à dire soit X21 ou E1 G703 non fractionné). Cette application nécessite un câble croisé X21 DCE à X21 DCE.

E1 routers connected together over an X21 2Mbps leased line using DC1000 units

E1 routers connected together over an X21 2Mbps leased line using DC1000 units

Ce schéma montre une paire d’unités DC1000 raccordant une paire de routeurs E1 G703 via une ligne louée X21 2Mbps. Cette application nécessite l’utilisation de câbles croisés X21 DCE à X21 DCE.

DC1000 connecting a PBX to a 2Mbps X21 leased line

DC1000 connecting a PBX to a 2Mbps X21 leased line

Ce schéma montre un DC1000 étant utilisé pour connecter un port PBX PRI à une ligne louée X21 2Mbps, lorsqu’une ligne louée X21 existante est disponible pour réutilisation ou encore quand c’est une connection X21 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés X21 DCE à X21 DCE.

DC1000 connecting a PBX to a 2Mbps X21 leased line

DC1000 connecting a PBX to a 2Mbps X21 leased line

Ce schéma montre comment une paire de systèmes PBX peut être interconnecté via une ligne louée 2 Mbps à l’aide d’une paire d’unités DC1000. Cela se produit soit lorsqu’une ligne louée X21 existante est disponible pour réutilisation, ou encore quand c’est une connection X21 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés X21 DCE à X21 DCE.

Connecting E1 routers to EIA530 satellite modems

Connecting E1 routers to EIA530 satellite modems

Ce schéma montre un DC1000 connecter une carte routeur E1 G703 à un modem satellite EIA530. Le DC1000 supporte un certain nombre de différents modes de synchronisation, et il est donc possible de synchroniser ce réseau à partir de modems satellite, à partir de l’un des circuits de Terre, d’un DC1000 ou un routeur. Cette application nécessite une liaison par satellite fonctionnant à 2Mbps et un câble croisé DCE X21 à EIA530 DCE.

Le DC1000 permet la conversion entre une interface série X21 et une interface de ligne E1 avec des options de connecteur RJ45 ou BNC.

Le DC1000 a des LEDs de statut multifonctions, des Bits de configuration complète et des informations de diagnostic sur le label de l’unité, faisant du DC1000 un dispositif véritablement facile à utiliser et mettre en place.

Le DC1000 peut facilement être monté en rack soit dans un 1U two unit rackmount kit ou dans un 6u eighteen unit rackmout kit ou est disponible dans une boîte de quadruple (1U rackmountable unit containing 4 x DC1000 units).

Le DC1000 est également disponible en format carte à utiliser avec le 4U ​​12-slot MetroRack managed châssis.

Note

L’unité DC1000 est un circuit E1 G703 2Mbps non fractionné. Si vous avez un circuit E1 G704 fractionné, soit Nx64kbps, ou besoin de fractionner, il est nécessaire d’utiliser un DC3000 (unmanaged) ou FM4000 (managed). Beaucoup de services fournissent un lien E1 fractionné ou non, veuillez vérifier auprès de votre fournisseur pour vous assurer que vous utilisez un service E1 G703 2Mbps avec ce produit.

Line E1 Interface

  • G703 BNC (75 ohm unbalanced) / RJ45 (120ohm balanced)
  • HDB3 line coding
  • 2.048Mbps +/- 50ppm bit rate
  • Barrier fully compliant as per EN41003
  • RG59 = 600m, UR202 = 750m cable lengths

DTE Interface

  • X.21 15 way female Dtype
  • 2.048Mbps bit rate

Configuration

  • Internal, E1 Loop, Terminal & DTE mode clocking (set by dip switches)

Compliance & Approvals

  • OTR.001 Performance
  • Safety EN41003, EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width modem, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +100°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 400Hz, 30- 12mA IEC connector
  • DC PSU: -40 to -72V DC, 115 – 45 mA
  • Maximum power consumption: 3.5 Watts
