Fractional E1 à V.35 Interface Converter

  • Cost Effective E1 G.703/G.704 2.048Mbps interface conversion
  • V.35 DCE port for router connection
  • Fractional Nx64kbps support
  • E1 2Mbps G.703 port for leased line connection
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Rack mounting kits for 2 or 18 units available
  • Quad option available with 4 DC3200 units in a 1U box
  • Can also be used in reverse connecting an E1 device such as a router to a V.35 service
  • Can also be used to connect E1 devices to V.35 satellite modems
DC3200

DC3200

Anglais

ApplicationsInformationSpécificationTéléchargements
DC3200 connecting a V.35 router to an unframed or framed E1 G.703/G.704 leased line

DC3200 connecting a V.35 router to an unframed or framed E1 G.703/G.704 leased line

Ce schéma montre un DC3200 connecter une carte routeur V.35 à une ligne louée E1 G703 2.048Mbps. Les ports série V.35 sont souvent les ports WAN les plus rentable disponible sur un routeur. La plupart des opérateurs Télécom fournissent des services E1 2.048Mbps avec connectivité G703. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré de manière compatible (ie V.35 ou non fractionnée E1 G.703).

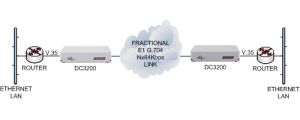

V.35 routers connected together via an unframed or framed E1 G.703 leased line using DC3200 units

V.35 routers connected together via an unframed or framed E1 G.703 leased line using DC3200 units

Ce schéma montre deux unités DC3200 raccordant une paire de routeurs V.35 via une ligne louée E1 G703 2.048Mbps non fractionnée. Les ports série V.35 sont souvent les ports WAN les plus rentable disponible sur un routeur. La plupart des opérateurs Télécom fournissent des services E1 2.048Mbps avec connectivité G703. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré de manière compatible (ie les deux bouts fractionnés ou non fractionnés). Si la ligne louée est fractionnée alors l’équipement aux deux extrémités de la ligne louée doit également être fractionné.

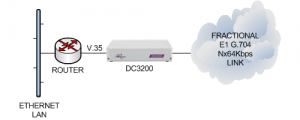

DC3200 connecting a V.35 router to an unframed or framed E1 G.703/G.704 leased line

DC3200 connecting a V.35 router to an unframed or framed E1 G.703/G.704 leased line

Ce schéma montre un DC3200 connecter une carte routeur E1 G704 à une ligne louée V.35 Nx64Kbps. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré d’une manière compatible (c’est à dire soit V.35 ou E1 G704 fractionné). Cette application nécessite un câble croisé V.35 DCE à V.35 DCE.

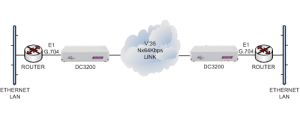

E1 routers connected together over an V.35 Nx64kbps leased line using DC3200 units

E1 routers connected together over an V.35 Nx64kbps leased line using DC3200 units

Ce schéma montre une paire d’unités DC3200 raccordant une paire de routeurs E1 G704 via une ligne louée V.35 Nx64Kbps. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré d’une manière compatible (c’est à dire soit V.35 ou E1 G704 fractionné). Cette application nécessite l’utilisation de câbles croisés V.35 DCE à V.35 DCE.

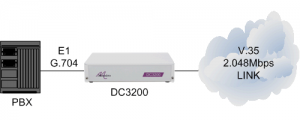

DC3200 connecting a PBX to a 2.048Mbps V.35 leased line

DC3200 connecting a PBX to a 2.048Mbps V.35 leased line

Ce schéma montre un DC3200 étant utilisé pour connecter un port PBX PRI à une ligne louée V.35 2.048Mbps, lorsque une ligne louée X.21 existante est disponible pour réutilisation ou encore quand c’est une connection V.35 qui est fournie à la place d’une connexion G.703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés V.35 DCE à V.35 DCE. S’il vous plaît noter que cette application ne fonctionnera pas sur un service Nx64kbps.

PBXs connected together via a 2.048Mbps V.35 leased line using DC3200 units

PBXs connected together via a 2.048Mbps V.35 leased line using DC3200 units

Ce schéma montre comment une paire de systèmes PBX peut être interconnecté via une ligne louée 2.048Mbps à l’aide d’une paire d’unités DC3200. Cela se produit soit lorsqu’une ligne louée V.35 existante est disponible pour réutilisation, ou encore quand c’est une connection V.35 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés V.35 DCE à V.35 DCE. S’il vous plaît noter que cette application ne fonctionnera pas sur un service Nx64kbps.

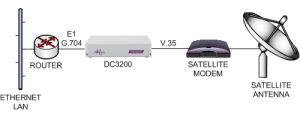

Connecting E1 routers to V.35 satellite modems

Connecting E1 routers to V.35 satellite modems

Ce schéma montre un DC3200 connecter une carte routeur E1 G703 à un modem satellite V.35. Le DC3200 supporte un certain nombre de différents modes de synchronisation, et il est donc possible de synchroniser ce réseau à partir de modems satellite, à partir de l’un des circuits de Terre, d’un DC3200 ou un routeur. Cette application nécessite un câble croisé V.35 DCE à V.35 DCE.

Le DC3200 permet la conversion entre une interface série V.35 et une interface de ligne E1 avec des options de connecteur RJ45 ou BNC. Le DC3200 supporte les services fractionnés et non fractionnés.

Le fonctionnement fractionnaire permet à un certain nombre d’intervalles de temps de 64kbps d’être actif, jusqu’à un maximum de 31 intervalles de temps pour une seule ligne E1.

Le DC3200 a des LEDs de statut multifonctions et des Bits de configuration complète et des informations de diagnostic sur le label de l’unité, faisant du DC3200 un dispositif véritablement facile à utiliser et mettre en place.

Le DC3200 peut facilement être monté en rack soit dans un 1U two unit rackmount kit ou dans un 6u eighteen unit rackmout kit ou est disponible dans une boîte de quadruple (1U rackmountable unit containing 4 x DC3200 units).

Line E1 Interface

  • G703 BNC (75 ohm unbalanced) / RJ45 (120ohm balanced)
  • G.704 framing (with or without CRC4) or unframed
  • HDB3 line coding
  • 2.048Mbps +/- 50ppm bit rate
  • Barrier fully compliant as per EN41003
  • RG59 = 600m, UR202 = 750m cable lengths

DTE Interface

  • V.35 ISO2593 34 way female M-rack
  • 2.048Mbps bit rate

Configuration

  • Internal, E1 Loop, Terminal & DTE mode clocking (set by dip switches)
  • Start Timeslot 1 to 31 selectable
  • Bandwidth 1 to 31 selecteable (N*64k)
  • CRC4 selectable
  • Bypass timeslot 16 selectable

Compliance & Approvals

  • PD7024 (NTR4) Performance
  • Safety EN41003, EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width modem, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +100°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 400Hz, 30- 12mA IEC connector
  • DC PSU: -40 to -72V DC, 115 – 45 mA
  • Maximum power consumption: 3.5 Watts
