Fractional E1 à X.21 Interface Converter

  • Cost Effective E1 G.703/G.704 2.048Mbps interface conversion
  • X.21 DCE port for router connection
  • Fractional Nx64kbps support
  • E1 2Mbps G.703 port for leased line connection
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Rack mounting kits for 2 or 18 units available
  • Quad option available with 4 DC3000 units in a 1U box
  • Can also be used in reverse connecting an E1 device such as a router to an X.21 service
  • Can also be used to connect E1 devices to EIA530 satellite modems

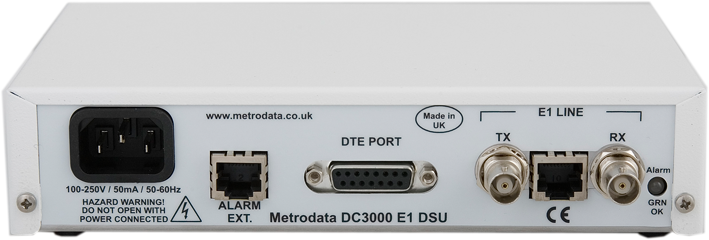

DC3000

DC3000

Anglais

ApplicationsInformationSpécificationTéléchargements

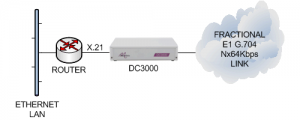

DC3000 connecting an X.21 router to an unframed or framed E1 G.703/G.704 leased line

DC3000 connecting an X.21 router to an unframed or framed E1 G.703/G.704 leased line

Ce schéma montre un DC3000 connecter une carte routeur X21 à une ligne louée E1 G703 2.048Mbps. Les ports série X21 sont souvent les ports WAN les plus rentables disponible sur un routeur. La plupart des opérateurs télécom fournissent des services E1 2.048Mbps avec connectivité G703. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré de manière compatible (ie non fractionné).

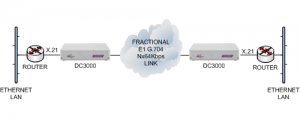

X.21 routers connected together via an unframed or framed E1 G.703 leased line using DC3000 units

X.21 routers connected together via an unframed or framed E1 G.703 leased line using DC3000 units

Ce schéma montre deux unités DC3000 raccordant une paire de routeurs X21 via une ligne louée E1 G703 2.048Mbps non fractionnée. Les ports série X21 sont souvent les ports WAN les plus rentables disponible sur un routeur. La plupart des opérateurs télécom fournissent des services E1 2Mbps avec connectivité G703.

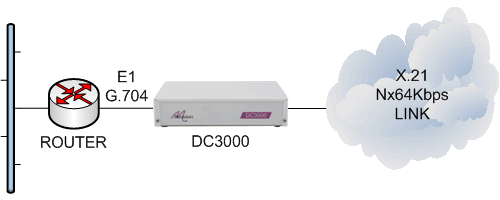

DC3000 connecting an E1 G.704 router to an X.21 Nx64kbps leased line

DC3000 connecting an E1 G.704 router to an X.21 Nx64kbps leased line

Ce schéma montre un DC3000 connecter une carte routeur E1 G703 à une ligne louée X21 Nx64kbps. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré d’une manière compatible (c’est à dire soit X21 ou E1 G703 fractionné). Cette application nécessite un câble croisé X21 DCE à X21 DCE. Notez que cette application ne fonctionnera pas là où l’intégrité d’intervalle de temps E1 est nécessaire.

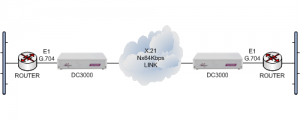

E1 routers connected together over an X.21 Nx64kbps leased line using DC3000 units

E1 routers connected together over an X.21 Nx64kbps leased line using DC3000 units

Ce schéma montre une paire d’unités DC3000 raccordant une paire de routeurs E1 G703 via une ligne louée X21 Nx64kbps. Des précautions doivent être prises pour s’assurer que l’équipement distant est configuré d’une manière compatible (c’est à dire soit X21 ou E1 G703 fractionné). Cette application nécessite l’utilisation de câbles croisés X21 DCE à X21 DCE. Notez que cette application ne fonctionnera pas là où l’intégrité d’intervalle de temps E1 est nécessaire.

DC3000 connecting a PBX to a 2.048Mbps X.21 leased line

DC3000 connecting a PBX to a 2.048Mbps X.21 leased line

Ce schéma montre un DC3000 étant utilisé pour connecter un port PBX PRI à une ligne louée X21 2.048Mbps, lorsqu’une ligne louée X21 existante est disponible pour réutilisation ou encore quand c’est une connection X21 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés X21 DCE à X21 DCE. Notez que cette application ne fonctionnera pas sur un service Nx64Mbps.

PBXs connected together via a 2.048Mbps X.21 leased line using DC3000 units

PBXs connected together via a 2.048Mbps X.21 leased line using DC3000 units

Ce schéma montre comment une paire de systèmes PBX peut être interconnecté via une ligne louée 2.048Mbps à l’aide d’une paire d’unités DC3000. Cela se produit soit lorsqu’une ligne louée X21 existante est disponible pour réutilisation, ou encore quand c’est une connection X21 qui est fournie à la place d’une connexion G703 (par exemple pour des raisons économiques). Cette application nécessite l’utilisation de câbles croisés X21 DCE à X21 DCE. Notez que cette application ne fonctionnera pas sur un service Nx64kbps.

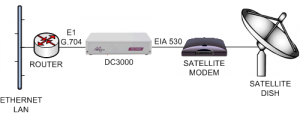

Connecting E1 routers to EIA530 satellite modems

Connecting E1 routers to EIA530 satellite modems

Ce schéma montre un DC3000 connecter une carte routeur E1 G704 à un modem satellite EIA530. Le DC3000 supporte un certain nombre de différents modes de synchronisation, et il est donc possible de synchroniser ce réseau à partir de modems satellite, à partir de l’un des circuits de Terre, d’un DC3000 ou un routeur. Cette application nécessite un câble croisé X21 DCE à EIA530 DCE. Notez que cette application ne fonctionnera pas là où l’intégrité d’intervalle de temps E1 est nécessaire.

Le DC3000 permet la conversion entre une interface série X21 et une interface de ligne E1 avec des options de connecteur RJ45 ou BNC. Le DC3000 supporte les services fractionnées ou non.

Le fonctionnement fractionnaire permet à un certain nombre d’intervalles de temps 64kbps d’être actif, jusqu’à un maximum de 31 intervalles de temps pour une seule ligne E1.

Le DC3000 a des LEDs de statut multifonctions et des Bits de configuration complète et des informations de diagnostic sur le label de l’unité, faisant du DC3000 un dispositif véritablement facile à utiliser et mettre en place.

Il est possible de connecter le DC3000 à des équipements EIA-530 ou RS-449 en utilisant un câble de conversion.

Le DC3000 peut facilement être monté en rack soit dans un 1U two unit rackmount kit ou dans un 6u eighteen unit rackmout kit ou est disponible dans une boîte de quadruple (1U rackmountable unit containing 4 x DC3000 units).

Line E1 Interface

  • G703 BNC (75 ohm unbalanced) / RJ45 (120ohm balanced)
  • G.704 framing (with or without CRC4) or unframed
  • HDB3 line coding
  • 2.048Mbps +/- 50ppm bit rate
  • Barrier fully compliant as per EN41003
  • RG59 = 600m, UR202 = 750m cable lengths

DTE Interface

  • X.21 15 way female Dtype
  • 2.048Mbps bit rate

Configuration

  • Internal, E1 Loop, Terminal & DTE mode clocking (set by dip switches)
  • Start Timeslot 1 to 31 selectable
  • Bandwidth 1 to 31 selecteable (N*64k)
  • CRC4 selectable
  • Bypass timeslot 16 selectable

Compliance & Approvals

  • PD7024 (NTR4) Performance
  • Safety EN41003, EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width modem, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +100°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 60Hz, 15- 15mA IEC connector
  • DC PSU: -40 to -72V DC, 115 – 45 mA
  • Maximum power consumption: 3.5 Watts
