FC3X00 – Convertisseurs E3/DS3 à Fibre

  • Low cost E3/DS3 fibre extender
  • Payload and protocol transparent
  • Must be used in pairs
  • E3 or DS3 selection via a switch
  • Minimal configuration of unit needed
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Rack mounting kits for 2 or 18 units available
  • Quad option available with 4 units in a 1U box

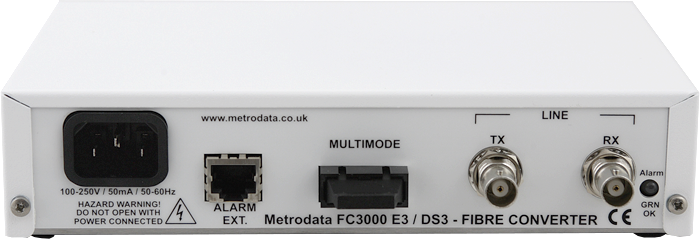

FC3000 Fibre Extender

FC3000 Fibre Extender

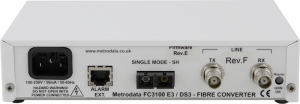

FC3100 Fibre Extender

FC3100 Fibre Extender

FC3200 Fibre Extender

FC3200 Fibre Extender

Anglais

ApplicationsInformationSpécificationTéléchargements

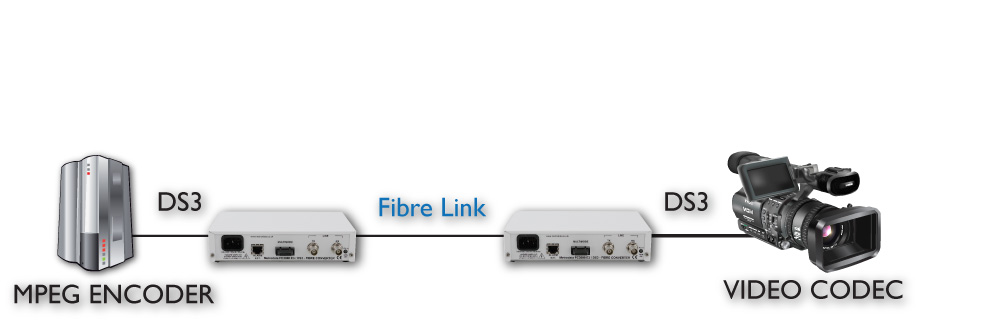

Vidéo à la vidéo sur Fibre

Vidéo à la vidéo sur Fibre



Ce schéma montre un système vidéo connecté par une fibre optique multimode grâce à deux unités FC3000. Cette fibre multimode pourrait être à l’intérieur d’un bâtiment (par exemple entre deux systèmes de vidéo à chaque extrémité d’un bâtiment), ou sur un campus (par exemple entre deux bâtiments départementaux de l’Université).

Vidéo à NTE Extension sur Fibre

Vidéo à NTE Extension sur Fibre

Ce schéma montre un système de vidéo connecté à distance à un NTE par une fibre optique multimode grâce à deux unités FC3000. Cette fibre multimode pourrait être à l’intérieur d’un bâtiment (par exemple, entre un système vidéo et une salle d’aiguillage aux deux extrémités d’un bâtiment), ou sur un campus (par exemple entre deux bâtiments départementaux de l’Université).

Routeur à routeur sur fibre

Routeur à routeur sur fibre

Ce schéma montre des routeurs E3 connectés par une fibre monomode en utilisant deux unités FC3100. Cette fibre monomode pourrait être entre deux bâtiments (par exemple à travers un parc d’affaires), ou à travers une ville (par exemple sur une fibre louée).

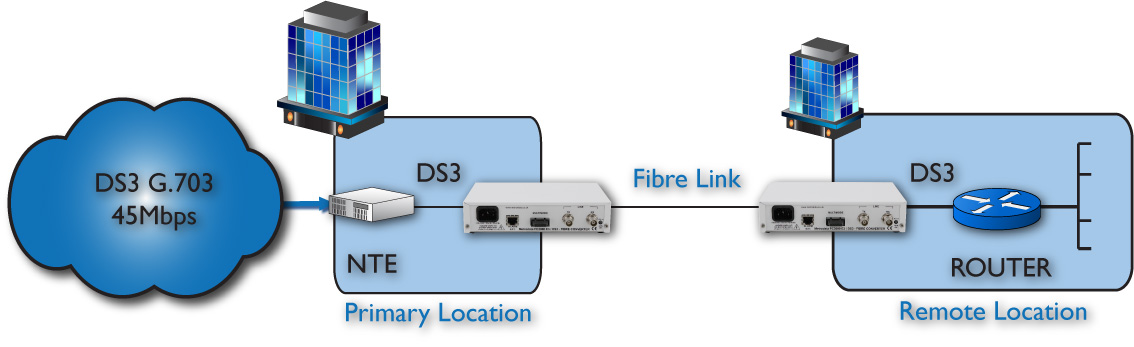

Routeur à NTE extension sur fibre

Routeur à NTE extension sur fibre

Ce schéma montre un routeur DS3 connecté à distance à un NTE par une fibre monomode en utilisant deux unités FC3100. Cette fibre monomode pourrait être entre des bâtiments (par exemple à travers un parc d’affaires), ou à travers une ville (par exemple sur une fibre louée).

Routeur à l'extension satellite sur fibre

Routeur à l’extension satellite sur fibre

Ce schéma montre un routeur DS3 connecté à distance à un modem satellite DS3 G.703 par une fibre monomode longue distance en utilisant deux unités FC3200. Cette fibre monomode pourrait être dans une ville ou entre deux villes (par exemple sur une fibre louée).

Avec la nécessité de prolonger ou d’interconnecter les infrastructures de communication sur de plus grandes distances et la rapide chute du coût de la fibre, la gamme de produits Convertisseur Fibre FC3X00 Metrodata fournit une solution rentable pour l’extension des services E3 (32Mbps) et DS3 (45Mbps).

Il existe trois modèles dans cette gamme:

  • FC3000 E3/DS3 à fibre multimode (jusqu’à 5 km)
  • FC3100 E3/DS3 à monomode fibres courtes distances (jusqu’à 30 km)
  • FC3200 E3/DS3 à fibre monomode longue distance (jusqu’à 70km)

Le FC3X00 étend la distance de fonctionnement des interfaces E3 34Mbps G.703 et DS3 45Mbps G.703 soit sur un routeur, un système vidéo ou un équipement similaire sur une fibre multimode. Les produits FC3X00 sont totalement transparents la charge utile et au protocole et à ce titre, supporte les données fractionnées et non fractionnées.

La distance de fonctionnement maximale du FC3X00 est de 5km sur fibre multimode et 70 km sur fibre monomode bien que certaines installations ne puissent fonctionner que sur des distances inférieures à cause des variations dans les pertes des différents types de fibre, l’utilisation de câbles de raccordement de fibres, ou de tableaux de connexions. Lors de l’utilisation de plus de 50% des distances maximales, il est recommandé de calculer toutes les pertes dans les connecteurs et fibres optiques, puis de les comparer avec le budget de perte de la fibre optique spécifié pour ce produit

Le FC3X00 standard est fourni avec des connecteurs de fibre SC et fonctionne à une longueur d’onde nominale de 1300 nm. D’autres longueurs d’onde sont disponibles sur demande, par exemple 850nm, 1550nm, 1550/1300 WDM. D’autres options de connecteurs sont également disponibles sur demande, par exemple, ST, FC.

Le FC3X00 G.703 a des connecteurs BNC coaxiaux jumeaux supportant une connexion directe à des équipements tels que les routeurs, les systèmes de vidéo ou d’un NTU.

Le FC3X00 a une alimentation secteur ou bien 48 volts intégré. La gamme FC3X00 peut facilement être montée en rack soit un 1U two unit rackmount kit, un 6U eighteen unit rackmount kit.

Le FC3X00 est également disponible en format carte à utiliser avec le châssis MetroRack 4U 12-fentes.

Le FC3X00 n’est qu’une partie de la gamme de convertisseurs fibre Metrodata. La gamme entière de produits offre des solutions de conversion fibre allant de 300 bauds RS-232, via des taux de Nx64kbps, jusqu’à 155Mbps en passant par 2Mbps pour les conversions électriques à fibre; ou 155Mbps, 622Mbps et Gigabit Ethernet pour le mode fibre ou conversion de longueur d’onde.

E3 / DS3 Electrical Interface

  • G.703, BNC 75 ohm unbalanced
  • E3: HDB3 Line Coding
  • DS3: B3ZS Line Coding
  • E3: 34.368Mbps +/- 20ppm bit rate
  • DS3: 44.736Mbps +/- 20ppm bit rate
  • Barrier fully compliant as per EN41003

Fibre Interfaces

Multimode Fibre

  • Dual SC Multimode 62.5/125um
  • 1300nm wavelength
  • -14 to -19 Tx power
  • -14 dBm Max Rx power
  • -14 to -30 dBm Rx sensitivity
  • -19 -(-30) = 11 dB optical loss budget

Singlemode Short Haul Fibre

  • Dual SC Multimode 8/125um
  • 1300nm wavelength
  • -8 to -15 Tx power
  • -8 dBm Max Rx power
  • -8 to -31 dBm Rx sensitivity
  • -15 -(-31) = 16 dB optical loss budget

Singlemode Long Haul Fibre

  • Dual SC Multimode 8/125um
  • 1300nm wavelength
  • -0 to -5 Tx power
  • -8 dBm Max Rx power (may need an attenuator when used over short distances)
  • -8 to -34 dBm Rx sensitivity
  • -5 -(-34) = 29 dB optical loss budget

Regulatory & Standards Compliance

  • Safety EN41003, EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width, 202 x 132 x 44mm
  • Operating temperature: 0 to +45°C
  • Storage temperature: -40 to +70°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 60Hz, 60 – 25mA IEC connector
  • DC PSU: -40 to -72V DC, 200 – 100 mA
  • Maximum power consumption: 6 Watts
