FIMO-2100: Serial over Resilient Fiber Optic Modem

  • Resilient fibre uplink using SFPs
  • Multi-standard serial interface up to 8.192Mbps
  • Asynchronous or synchronous RS-232 up to 256kbps
  • RS-232, EIA-530, V.35, X.21, V.36, FM0 interface support
  • DTE or DCE interface via 25-way D-type connector
  • Data rate configurable in Nx64kbps steps
  • Must be used in pairs
  • Payload and protocol transparent
  • Minimal configuration of unit needed
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Rack mounting kits for 2 or 18 units available
  • Quad option available with 4 units in a 1U box
FIMO-2100

FIMO-2100

Anglais

ApplicationsInformationSpécificationTéléchargements
FIMO-2100: Connecting RS232 devices together over Resilient Fibre (DCE to DCE)

FIMO-2100: Connecting RS232 devices together over Resilient Fibre (DCE to DCE)

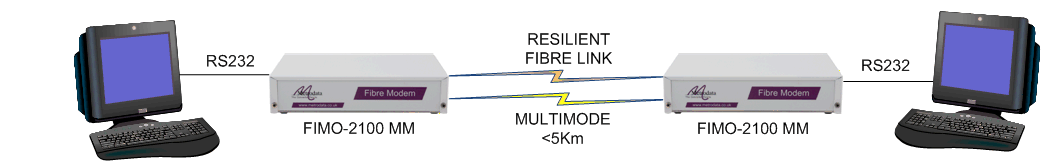

Ce schéma montre comment les dispositifs RS232 peuvent être reliés par fibre optique multimode en utilisant des unités FIMO-2100. Les modes DCE-DCE, DCE-DTE et DTE-DTE sont pris en charge pour les appareils RS232 synchrones et asynchrones. La vitesse de fonctionnement maximale est de 38.4kbps lorsque les unités FIMO-2100 générent des horloges, ils peuvent monter jusqu’à une vitesse de fonctionnement maximale de 256 kbps. Cette fibre multimode pourrait être sur un campus (par exemple entre deux bâtiments départementaux de l’Université).

FIMO-2100: Connecting FM0 devices together over Resilient Fibre (DCE to DCE)

FIMO-2100: Connecting FM0 devices together over Resilient Fibre (DCE to DCE)

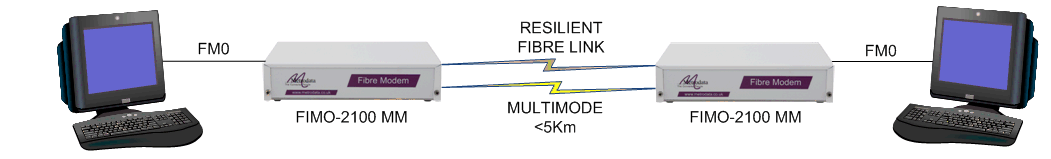

Ce schéma montre comment des dispositifs FM0 peuvent être interconnectés en passant par une fibre multimode avec des unités FIMO-2100. La méthode du suréchantillonnage est utilisé pour transporter de manière transparente les données série. Cette fibre multimode pourrait être à l’intérieur d’un bâtiment ou sur un campus (par exemple, entre deux bâtiments départementaux de l’Université).

FIMO-2100: Connecting EIA530 routers together over Resilient Fibre (DCE to DCE)

FIMO-2100: Connecting EIA530 routers together over Resilient Fibre (DCE to DCE)

Ce schéma montre comment des routeurs EIA530 peuvent être connectés ensemble sur fibre multimode en utilisant des unités FIMO-2100. Le débit de données est configuré à Nx64kbps jusqu’à une vitesse de fonctionnement maximale de 8.192Mbps. Cette fibre multimode pourrait être à l’intérieur d’un bâtiment (par exemple entre deux PBX à chaque extrémité d’un grand hôtel), ou sur un campus (par exemple entre deux bâtiments départementaux de l’Université).

FIMO-2100: Extending an EIA530 router to an EIA530 modem connection over Resilient Fibre (DCE to DTE)

FIMO-2100: Extending an EIA530 router to an EIA530 modem connection over Resilient Fibre (DCE to DTE)

Ce schéma montre comment des unités FIMO-2000 peuvent être utilisés pour étendre une connexion EIA530 DCE-DTE sur fibre monomode, par exemple, d’un modem ou NTU à un routeur. Le FIMO-2000 fonctionne dans un mode agile, ce qui signifie qu’il suit automatiquement le débit de données du modem jusqu’à la vitesse de fonctionnement maximale de 8.192Mbps. Cette fibre monomode pourrait être entre des bâtiments (par exemple à travers un parc d’affaires), ou à travers une ville (par exemple sur une fibre louée).

FIMO-2100: Connecting V35 modems together over Resilient Fibre (DTE to DTE)

FIMO-2100: Connecting V35 modems together over Resilient Fibre (DTE to DTE)

Ce schéma montre comment des unités FIMO-2100 peuvent être utilisés pour étendre une connexion V.35 DTE-DTE sur fibre monomode longue distance à la vitesse d’exploitation maximale de 8.192Mbps, par exemple, d’un modem ou NTU à un autre modem ou NTU. Cette fibre monomode pourrait être dans une ville ou entre villes (par exemple sur une fibre louée).

Les unités FIMO-2100 sont utilisés par paires à chaque extrémité de la liaison fibre optique.

L’interface série FIMO-2000 est présenté avec deux ports DCE et DTE, où chacun supporte de multiples standards, y compris RS-232 et EIA-530 directement, et V.35, V.36 et X.21 et FMO grâce à l’utilisation d’adaptateurs externes. C’est l’application qui détermine si le port DCE ou le DTE doit être utilisé sur chaque unité, et cela a une incidence aussi sur la polarité de tout câblage. Tous les détails sur la configuration des applications et des options de câblage sont disponibles dans le manuel d’utilisation.

Le FIMO-2100 présente des interfaces DTE ou DCE choisi par l’intermédiaire d’un commutateur binaire de type d’interface.

La FIMO-2100 prend en charge l’horloge de 300bps à 38.4kbps pour les applications RS-232 basse vitesse et Nx64kbps de 64kbps jusqu’à 8.192Mbps pour des applications grande vitesse (EIA530, X.21, V.36 et V.35).

La distance de fonctionnement maximale du FIMO-2100 dépend du SFP utilisé, avec comme standard 5 km en utilisant une fibre multimode ou bien jusqu’à 30 km ou 70 km en utilisant une fibre monomode. Malgré ces limitations de distances indiqués, certaines installations spécifiques peuvent ne fonctionner que sur des distances inférieures. Ceci est dû aux variations de pertes des différents types de fibre, l’utilisation de fibres de connexion, ou des tableaux de connexions. Lorsque l’utilisation dépasse de 50% les distances maximales, il est recommandé de calculer toutes les pertes dans les connecteurs et fibres optiques, puis de les comparer avec le budget de perte de la fibre optique spécifié pour ce produit.

Les SFP, émetteurs-récepteurs fibre, utilisés avec le FIMO-2100 sont dotés de connecteurs LC et fonctionnent à une longueur d’onde nominale de 1300 nm. D’autres longueurs d’onde sont disponibles sur demande, par exemple 850nm, 1550nm, 1550/1300 WDM et CWDM.

Les FIMO-2100 peut facilement être monté en rack soit un 1U two unit rackmount kit ou en 6U eighteen unit rackmount kit.

Le FIMO-2100 n’est qu’une partie de la gamme de convertisseurs fibre Metrodata. La gamme entière de produits offre des solutions de conversion fibre allant de 300 baud RS-232, via Nx64kbps, de 2Mbps jusqu’à 155Mbps pour les conversions électriques à fibre; ou 155Mbps, 622Mbps et Gigabit Ethernet pour le mode fibre ou conversion de longueur d’onde.

Serial Electrical Interface

  • 25 way D-type, Male DTE or Female DCE
  • RS232, EIA530
  • V.35, X.21, V.36, FM0 with adapter cable
  • 8.192Mbps in Nx 64Kbp steps
  • TXD, RXD, RTS, CTS, DCD, DSR, DTR, RI Signals
  • RxC, TxC, ETxC clocks

Fibre Interfaces

  • Resilient SFP fibre port
  • Interface dependant on SFP fitted
  • Multimode SFP 2km, 1300nm – fibre optic loss budget: 8.5dB
  • Singlemode SFP 10km, 1300nm – fibre optic loss budget: 13dB
  • Singlemode SFP 40km, 1300nm – fibre optic loss budget: 20dB
  • Singlemode SFP 80km, 1300nm – fibre optic loss budget: 29dB

Regulatory & Standards Compliance

  • Safety EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +70°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 400Hz, 60 – 25mA IEC connector
  • DC PSU: -40 to -72V DC, 200 – 100 mA
  • Maximum power consumption: 6 Watts
