FC2X00 Singlemode to Multimode Fibre Converter

  • Simple singlemode to multimode conversion
  • Use instead of expensive singlemode router interfaces
  • Low cost fibre interfacing
  • Operates at 100Mbps for Fast Ethernet and 155Mbps for OC-3/STM-1
  • Payload and protocol transparent
  • Zero configuration required – just plug & go
  • Easy to install & maintain
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • External alarm relay port
  • Compact modem style unit, built to European standards
  • Rack mounting kits for 2 or 18 units available
  • Quad option available with 4 units in a 1U box
FC2000

FC2000

FC2500

FC2500

Anglais

ApplicationsInformationSpécificationTéléchargements
100baseF Multimode to Singlemode Fibre Converter

100baseF Multimode to Singlemode Fibre Converter

Ce schéma montre comment des unités FC2000 peuvent être utilisés pour étendre une connexion 100BaseF entre deux commutateurs Ethernet sur ​​fibre optique monomode. Le FC2000 est un dispositif qui ne demande aucune configuration (‘’Plug & Play Device’’). Cette fibre monomode pourrait être entre des bâtiments (par exemple à travers un parc d’affaires), ou à travers une ville (par exemple sur une fibre louée).

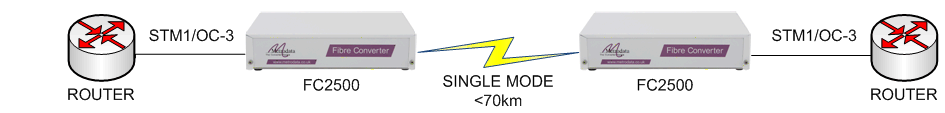

155Mbps Multimode to Singlemode Fibre Converter

155Mbps Multimode to Singlemode Fibre Converter

Ce schéma montre comment des unités FC2500 peuvent être utilisés pour étendre une connexion entre deux routeurs STM-1/OC-3 sur fibre monomode longue distance. Le FC2500 est un dispositif qui ne demande aucune configuration (‘’Plug & Play Device’’). Cette fibre monomode pourrait être dans une ville ou entre villes (par exemple sur une fibre louée).

Routeurs grande capacité, Switches ATM et autres CPE (Customers Premises Equipment) ont de plus en plus besoin d’être interconnecté par des liens fibre haute vitesse, et sauf à l’intérieur des bâtiments, la plupart des installations se font sur fibres monomodes pour des raisons de performance. Cependant les interfaces monomodes sur les CPE tels que les routeurs sont extrêmement coûteuses, et il est généralement beaucoup plus rentable d’utiliser une interface CPE multimode avec le convertisseur Metrodata FC2X00 multimode à monomode.

Avec la nécessité de prolonger ou d’interconnecter les infrastructures de communication sur de grandes distances, la gamme de Convertisseurs Fibre FC2X00 de Metrodata fournit une solution rentable pour l’extension des services STM-1/OC-3 (155Mbps) et Fast Ethernet (100 Mbps).

Il existe deux modèles de la gamme:

  • FC2000 100Mbps et 155Mbps multimodes à monomode courtes distances (jusqu’à 30 km)
  • FC2500 100Mbps et 155Mbps multimodes à fibre monomode longue distance (jusqu’à 70km)

Le FC2X00 étend la distance de fonctionnement pour des fibres multimodes 100Mbps et 155Mbps jusqu’à 30 km ou 70 km avec une fibre monomode. Malgré ces limitations de distances indiqués, certaines installations spécifiques peuvent ne fonctionner que sur des distances inférieures. Ceci est dû aux variations de pertes des différents types de fibre, l’utilisation de fibres de connexion, ou des tableaux de connexions. Lorsque l’utilisation dépasse de 50% les distances maximales, il est recommandé de calculer toutes les pertes dans les connecteurs et fibres optiques, puis de les comparer avec le budget de perte de la fibre optique spécifié pour ce produit.

Le FC2X00 standard est fourni avec des connecteurs de fibre SC et fonctionne à une longueur d’onde nominale de 1300 nm. D’autres longueurs d’onde sont disponibles sur demande, par exemple 850nm, 1550nm, 1550/1300 WDM. D’autres options de connecteurs sont également disponibles sur demande, par exemple, ST, FC.

Le FC2X00 a une alimentation secteur ou bien 48 volts intégrées. La gamme FC1X00 peut facilement être montée en rack soit un 1U two unit rackmount kit, un 6U eighteen unit rackmount kit.

Le FC2X00 n’est qu’une partie de la gamme de convertisseurs fibre Metrodata. La gamme entière de produits offre des solutions de conversion fibre allant de 300 baud RS-232, via Nx64kbps, de 2Mbps jusqu’à 155Mbps pour les conversions électriques à fibre; ou 155Mbps, 622Mbps et Gigabit Ethernet pour le mode fibre ou conversion de longueur d’onde.

Multimode Fibre Interface

  • Dual SC Multimode 62.5/125um
  • 100Mbps and 155Mbps
  • 1300nm wavelength
  • -14 to -19 dBm Tx power
  • -14 dBm Max Rx power
  • -14 to -30 dBm Rx sensitivity
  • -19 -(-30) = 11 dB optical loss budget

Singlemode Short Haul Fibre Interface

  • Dual SC Singlemode 8/125um
  • 100Mbps and 155Mbps
  • 1300nm wavelength
  • -8 to -15 dBm Tx power
  • -8 dBm Max Rx power
  • -8 to -31 dBm Rx sensitivity
  • -15 -(-31) = 16 dB optical loss budget

Singlemode Long Haul Fibre Interface

  • Dual SC Singlemode 8/125um
  • 100Mbps and 155Mbps
  • 1300nm wavelength
  • 0 to -5 dBm Tx power
  • -8 dBm Max Rx power (may need an attenuator)
  • -8 to -34 dBm Rx sensitivity
  • -5 -(-34) = 29dB optical loss budget

Regulatory & Standards Compliance

  • Safety EN60950
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width, 202 x 132 x 44mm
  • Operating temperature: 0 to +45°C
  • Storage temperature: -40 to +100°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 400Hz, 60 – 25mA IEC connector
  • DC PSU: -40 to -72V DC, 200- 100 mA
  • Maximum power consumption: 4.5 Watts
