FC5000 Ethernet Media Converter

  • Media conversion between 10/100/1000BaseT and 1000Base-X or 100BaseF
  • SFP (LC) Module for 1000Base-SX, 1000Base-LX, 100BaseF (multimode/singlemode)
  • Link Loss Forwarding
  • Supports Jumbo Frames
  • Zero Touch, Plug and Play Interface
  • LED status indicators
  • Compact modem style unit, built to European standards
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • Easy to install & maintain
  • Rack mounting kits for 2 or 18 units available
FC5000 Rear

FC5000 Rear

Anglais

ApplicationsInformationSpécificationTéléchargements
FC5000 Gigabit Ethernet switch extension over multimode fibre

FC5000 Gigabit Ethernet switch extension over multimode fibre

Ce schéma montre deux Switches LAN Gigabit Ethernet connectés sur une fibre multimode en utilisant des unités FC5000. Cette fibre multimode pourrait être à l’intérieur d’un bâtiment (par exemple entre deux PBX à chaque extrémité d’un grand hôtel), ou sur un campus (par exemple entre deux bâtiments départementaux de l’Université).

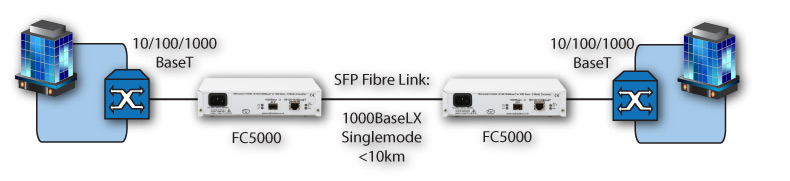

FC5000 Gigabit Ethernet switch extension over singlemode fibre

FC5000 Gigabit Ethernet switch extension over singlemode fibre

Ce schéma montre deux Switches LAN Gigabit Ethernet connectés sur une fibre monomode en utilisant des unités FC5000. Cette fibre monomode pourrait être entre des bâtiments (par exemple à travers un parc d’affaires), ou à travers une ville (par exemple sur une fibre louée).

Le FC5000 est un convertisseur de médias fonctionnant en mode différé. Le FC5000 supporte l’auto-négociation et l’auto commutation MDI/MDIX sur les interfaces cuivre.

Pour assurer un fonctionnement fiable, le FC5000 supporte le ‘’Link Loss Forwarding’’, selon lequelle un défaut sur le port série va automatiquement forcer un lien vers les ports utilisateur pour indiquer à l’appareil joint qu’il y a un problème de liaison.

Le FC5000 supporte la transmission de Jumbo frames.

Le FC5000 standard est fourni avec un module SFP avec connecteurs LC supportant soit 1000Base-Sx pour 550m sur fibre mulitimode, ou bien 1000Base-Lx jusqu’à 10Km sur fibre monomode. Le FC5000 peut aussi être fourni avec un SFP pour des applications plus spécifiques. Une grande variété de modules SFP sont disponibles séparément, veuillez nous contacter pour les tarifs et disponibilité des mouldes SFP notamment: 100BaseF, Bi directionnel, 1000Base-X et CWDM.

Le FC5000 a une alimentation secteur ou bien 48 volts intégrées.

La gamme FC5000 peut facilement être montée en rack soit un 1U two unit rackmount kit, un 6U eighteen unit rackmount kit.

Le FC5X00 n’est qu’une partie de la gamme de convertisseurs fibre Metrodata. La gamme entière de produits offre des solutions de conversion fibre allant de 300 baud RS-232, via Nx64kbps, de 2Mbps jusqu’à 155Mbps pour les conversions électriques à fibre; ou 155Mbps, 622Mbps et Gigabit Ethernet pour le mode fibre ou conversion de longueur d’onde.

10/100/1000BaseT Electrical Interface

  • 10/100/1000BaseT RJ45
  • Auto crossover MDI/MDIX
  • Jumbo frame support
  • Auto Negotiate, 10mb, 100mb, 1gb, Full Duplex, Half Duplex
  • Link, Activity, Speed LEDs

Fibre Interfaces

SFP Fibre Interface

  • IEEE802.3z 1000BaseX
  • Dual LC connectors
  • 100BaseF / 1000BaseX

SFP 1000Base SX

  • 850nm multimode
  • -9.5 to -3dBm Tx power
  • 0 dBm Max Rx power
  • -17 to 0 dBm Rx sensitivity
  • 7.5dB (550m) optical loss budget

SFP 1000Base LX

  • 1300nm singlemode
  • -9.5 to -3 Tx power
  • -3 dBm Max Rx power
  • -19 to -3 dBm Rx sensitivity
  • 9.5 dB (10km) optical loss budget

Regulatory & Standards Compliance

  • Safety EN60950
  • IEC60825-1 Class 1 Laser Eye Safety
  • EMC EN55022, EN55082

Environmental

  • Dimensions: 1U half width, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +100°C
  • Pressure: 86 – 106KPA
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC, 50 – 400Hz, 60 – 25mA IEC connector
  • DC PSU: -40 to -72V DC, 125 – 65 mA
  • Maximum power consumption:6 Watts
