Convertisseur Ethernet à 16x E1/T1

  • Ethernet Converter of 10Mb/100Mb/1Gb Ethernet to 16x Fractional E1 or T1 services
  • 2 copper and 1 SFP fibre Ethernet connections, supporting a choice of fibre module
  • Link Loss Forwarding
  • Mini Jumbo Frame Support (2048byte)
  • 802.3ah OAM Support
  • 802.1q VLAN support (pass-through and tag switching)
  • 802.1p priority queuing (4 queues)
  • GFP mode for use with LAN Aggregation equipment
  • RSTP support
  • TACACS+ for secure authentication
  • Zero Touch, Plug and Play Interface
  • LED status indicators
  • Compact modem style unit, built to European standards
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • Easy to install & maintain
WCM1820 16x RJ45

WCM1820 16x RJ45

WCM1820 16x BNC

WCM1820 16x BNC

Anglais

ApplicationsInformationSpécificationTéléchargements
WCM1820 delivering Ethernet Extension services from an MPLS core network

WCM1820 delivering Ethernet Extension services from an MPLS core network

Cette application montre une unité WCM1820 étant utilisée comme unité de conversion Ethernet pour fournir un service à partir d’un cœur de réseau MPLS. Un large choix de connectivité Ethernet est disponible pour l’utilisateur via les ports 10/100/1000BaseT et SFP fibre optique. Le support OAM signifie que le WCM1820 peut être géré à distance par le système de gestion du réseau central utilisant des paquets OAM standards. Le GFP est pris en charge en permettant l’utilisation à une seule extrémité avec les plates-formes d’agrégation dans le réseau central.

WCM1820 units performing Ethernet Extension service demarcation and media conversion

WCM1820 units performing Ethernet Extension service demarcation and media conversion

Cette application montre comment une paire d’unités WCM1820 peut être utilisée pour offrir des fonctionnalités de service de démarcation et d’extension Ethernet sur un circuit E1 (ou T1) fractionné en 16.

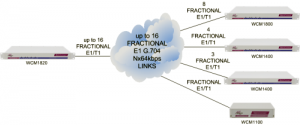

WCM1820 units performing Ethernet Extension service demarcation and media conversion

WCM1820 units performing Ethernet Extension service demarcation and media conversion

Cette application montre comment les VLAN peuvent aussi être utilisés pour sélectionner le site où transmettre les données utilisateur, par exemple, lorsque vous utilisez un appareil WCM1820 supportant huit ports E1 sur un site central supportant jusqu’à quatre sites avec des unités WCM1100, WCM1400 ou WCM1800 supportant chacun jusqu’à huit ports E1.

Le WCM1820 est un convertisseur de support fonctionnant en mode différé. Le WCM1820 supporte l’auto-négociation et l’auto commutation MDI/MDIX sur les interfaces cuivre.

Pour assurer un fonctionnement fiable, le WCM1820 supporte le ‘’Link Loss Forwarding’’, selon lequelle un défaut sur le port série va automatiquement forcer un lien vers les ports utilisateur pour indiquer à l’appareil joint qu’il y a un problème de liaison.

Le WCM1820 supporte la transmission de Jumbo frames.

Le WCM1820 supporte l’ OAM 802.3ah ce qui signifie que le service Ethernet peut être gérée et contrôlée jusqu’au point de livraison au client. La feuille de route du développement du future WCM1820 inclut le support des standards LACP, IEEE802.1ag et Y.1731 OAM.

Le WCM1820 possède un module SFP pouvant supporter par exemple 1000Base-SX pour 550 mètres fonctionnant sur fibre multi-mode ou 1000Base-LX jusqu’à 10 km sur une fibre monomode au moyen de connecteurs LC.

Le WCM1820 est commandé sans être équipé d’un SFP, bien que les clients puissent ensuite changer leur type d’interface. S’il vous plaît contacter Metrodata pour le prix et la disponibilité des modules SFP, y compris 1550nm, bi-directionnel et CWDM.

Compatibilité:

  • Mode GFP pour une utilisation avec Equipement d’Agrégation LAN
  • Le WCM1820 est disponible dans un choix d’alimentations intégrés 100-250 V AC ou -48 V DC.
  • Le WCM1820 peut facilement être monté en rack.

Le WCM1820 fait partie d’une large gamme de produits d’extension LAN Metrodata.

Network Ports

16x Fractional E1/T1 – conforming to G.703/G.704

Interface

  • E1: BNC pair (75 ohm)
  • E1: RJ45 (120 ohm)
  • T1: RJ45 (100 ohm)

Framing

  • E1: G.704 (with or without CRC4) or unframed
  • T1: ESF

Line Coding

  • E1: HDB3
  • T1: B8ZS

Bit Rate

  • E1: 2.048Mbps +/- 50ppm
  • T1: 1.544Mbps +/- 50ppm

1000Base-X Fibre Interface

  • IEEE802.3z 1000BaseX
  • Dual LC connectors

SFP 1000Base SX

  • Wavelength 850nm multimode
  • TX Power -9.5 to -3dBm
  • Max Rx input power 0dBm
  • Rx sensitivity -17 to 0dBm
  • Optical loss budget 7.5dB (550m)

SFP 1000Base LX

  • Wavelength 1300nm singlemode
  • TX Power -9.5 to -3dBm
  • Max Rx input power 0dBm
  • Rx sensitivity -17 to 0dBm
  • Optical loss budget 9.5dB (10km)

10MB/100MB/1GB Ethernet Interface

  • 2 x 10Mb/100Mb/1Gb port with auto-negotiation and Jumbo frame support
  • Interface RJ45 (Auto Crossover MDI/MDIX)
  • Operating mode Auto Negotiate, 10M, 100M, 1Gb, Full Duplex, Half Duplex
  • LEDs Link, Activity, Speed

Compliance & Approvals

  • Safety EN60950
  • IEC60825-1 Class 1 Laser Eye Safety
  • EMC EN55022, EN50082

Environment

  • Temperature 0 – 50 deg C
  • 0 – 95% RH, non condensing
  • Storage Temp -40 to 100 deg C
  • Pressure 86 – 106 kPa

Power Supply Options

  • -40 VDC: -36 to -72V DC, 125 – 65 mA
  • AC Mains: 100 – 250V AC, 50 – 60Hz, 60 – 25mA
  • Power Consumption 6 watts approx when operating

Packaging

  • 1U 19″ Rackmount

Dimensions W X D X H (MM)

  • 435 x 213 x 43
