Convertisseur Ethernet à 4x E1/T1

  • Ethernet Converter of 10Mb/100Mb/1Gb Ethernet to 4x Fractional E1 or T1 services
  • 2 copper and 1 SFP fibre Ethernet connections, supporting a choice of fibre module
  • Link Loss Forwarding
  • Mini Jumbo Frame Support (2048byte)
  • 802.3ah OAM Support
  • 802.1q VLAN support (pass-through and tag switching)
  • 802.1p priority queuing (4 queues)
  • GFP mode for use with LAN Aggregation equipment
  • RSTP support
  • TACACS+ for secure authentication
  • Zero Touch, Plug and Play Interface
  • LED status indicators
  • Compact modem style unit, built to European standards
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • Easy to install & maintain
  • 4-port, 8-port and 16-port E1 or T1 versions also available
WCM1400 RJ45

WCM1400 RJ45

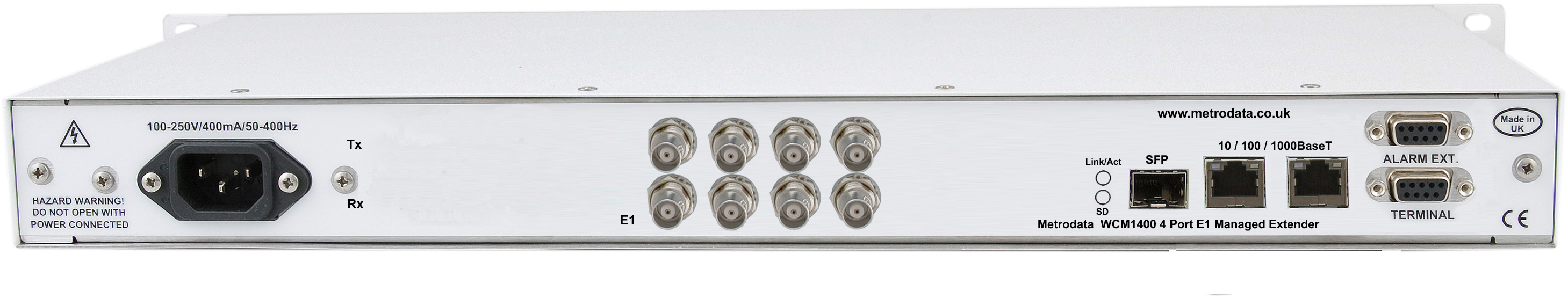

WCM1400 BNC

WCM1400 BNC

Anglais

ApplicationsInformationSpécificationTéléchargements

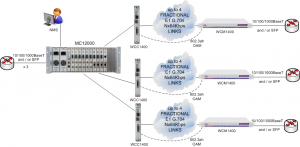

MC12000 supporting Multiple Carrier Ethernet Demarcation / LAN Extension Devices

MC12000 supporting Multiple Carrier Ethernet Demarcation / LAN Extension Devices

Cette application montre un châssis MetroCONNECT MC12000 avec des modules WCC1400 supportant plusieurs convertisseurs WCM1400 Ethernet à E1 (ou T1). Le MetroCONNECT et le WCM1400 permettent ensemble l’Extension et la Démarcation d’un service Ethernet, avec gestion à distance via OAM 802.3ah. Diverses options de prestation de services fractionnées jusqu’a 8 E1 (ou T1) sont disponibles, comprenant les supports fibre et cuivre. L’accès complet au réseau à distance est disponible via le MetroCONNECT y compris la gestion à distance de bout en bout via OAM 802.3ah. Les applications Ethernet 10M, 100M et Gigabit peuvent toutes être prises en charge, tout comme les Jumbo frames.

WCM1400 delivering Ethernet Extension services from an MPLS core network

WCM1400 delivering Ethernet Extension services from an MPLS core network

Cette application montre une unité WCM1400 étant utilisé comme unité de démarcation Ethernet pour fournir un service à partir d’un cœur de réseau MPLS. Un large choix de connectivité Ethernet est disponible pour l’utilisateur via les ports Ethernet 10Mb/100Mb/1Gb et SFP fibre optique. Le support OAM signifie que le WCM1100 peut être géré à distance par le système de gestion du réseau central utilisant des étalons à base de paquets OAM. Le GFP est pris en charge en permettant l’utilisation à une seule extrémité avec les plates-formes d’agrégation sur le réseau central.

WCM1400 units performing Ethernet service demarcation and media conversion

WCM1400 units performing Ethernet service demarcation and media conversion

Cette application montre comment une paire d’unités WCM1400 peut être utilisée pour offrir des fonctionnalités de service de démarcation et d’extension Ethernet sur un circuit fractionnée E1 (ou T1).

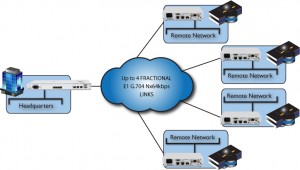

WCM1400 units performing aggregation of services on multiple sites

WCM1400 units performing aggregation of services on multiple sites

Cette application montre comment les VLAN peuvent aussi être utilisés pour sélectionner le site ou transmettre les données utilisateur, par exemple, lorsque vous utilisez un appareil WCM1400 supportant quatre ports E1 sur un site central supportant jusqu’à quatre sites avec des unités WCM1100 supportant chacun un seul port E1.

Le WCM1400 est un convertisseur de support fonctionnant en mode différé. Le WCM1400 supporte l’auto-négociation et l’auto commutation MDI/MDIX sur les interfaces cuivre.

Pour assurer un fonctionnement fiable, le WCM1400 supporte le ‘’Link Loss Forwarding’’, selon laquelle un défaut sur le port série va automatiquement forcer un lien vers les ports utilisateur pour indiquer à l’appareil joint qu’il ya un problème de liaison.

Le WCM1400 supporte la transmission des Jumbo frames.

Le WCM1400 support l’ OAM 802.3ah ce qui signifie que le service Ethernet peut être gérée et contrôlée jusqu’au point de livraison au client. La feuille de route du développement du future WCM1400 inclut le support des standards IEEE802.1ag et Y.1731 OAM.

Le WCM1400 possède un module SFP pouvant supporter par exemple 1000Base-SX pour 550 mètres fonctionnant sur fibre multi-mode ou 1000Base-LX jusqu’ à 10 km sur une fibre monomode au moyen de connecteurs LC.

Le WCM1400 est commandé sans etre équipé d’un SFP, bien que les clients puissent ensuite changer leur type d’interface. S’il vous plaît contacter Metrodata pour le prix et la disponibilité des modules SFP, y compris 1550nm, bi-directionnel et CWDM.

Compatibilité:

  • Mode GFP pour une utilisation avec Equipement d’Agrégation Ethernet
  • Mode HDLC unframed pour une utilisation avec le produit WCM1000.
  • Mode GFP pour une utilisation avec équipement d’agrégation Extension Ethernet

Le WCM1400 est disponible dans un choix d’ alimentations intégrés 100-250 V AC ou -48 V DC.

Le WCM1400 peut facilement être monté en rack soit un 1U two unit rackmount kit, ou un 6U eighteen unit rackmount kit.

Le WCM1400 fait partie d’une large gamme de produits d’extension LAN Metrodata.

Network Ports

4x Fractional E1/T1 – conforming to G.703/G.704

Interface

  • E1: BNC pair (75 ohm)
  • E1: RJ45 (120 ohm)
  • T1: RJ45 (100 ohm)

Framing

  • E1: G.704 (with or without CRC4) or unframed
  • T1: ESF

Line Coding

  • E1: HDB3
  • T1: B8ZS

Bit Rate

  • E1: 2.048Mbps +/- 50ppm
  • T1: 1.544Mbps +/- 50ppm

1000Base-X Fibre Interface

  • IEEE802.3z 1000BaseX
  • Dual LC connectors

SFP 1000Base SX

  • Wavelength 850nm multimode
  • TX Power -9.5 to -3dBm
  • Max Rx input power 0dBm
  • Rx sensitivity -17 to 0dBm
  • Optical loss budget 7.5dB (550m)

SFP 1000Base LX

  • Wavelength 1300nm singlemode
  • TX Power -9.5 to -3dBm
  • Max Rx input power 0dBm
  • Rx sensitivity -17 to 0dBm
  • Optical loss budget 9.5dB (10km)

10MB/100MB/1GB Ethernet Interface

  • 2 x 10Mb/100Mb/1Gb port with auto-negotiation and Jumbo frame support
  • Interface RJ45 (Auto Crossover MDI/MDIX)
  • Operating mode Auto Negotiate, 10M, 100M, 1Gb, Full Duplex, Half Duplex
  • LEDs Link, Activity, Speed

Compliance & Approvals

  • Safety EN60950
  • IEC60825-1 Class 1 Laser Eye Safety
  • EMC EN55022, EN50082

Environment

  • Temperature 0 – 50 deg C
  • 0 – 95% RH, non condensing
  • Storage Temp -40 to 100 deg C
  • Pressure 86 – 106 kPa

Power Supply Options

  • -40 VDC: -36 to -72V DC, 125 – 65 mA
  • AC Mains: 100 – 250V AC, 50 – 60Hz, 60 – 25mA
  • Power Consumption 6 watts approx when operating

Packaging

  • 1U 19″ Rackmount

Dimensions W X D X H (MM)

  • 435 x 213 x 43
