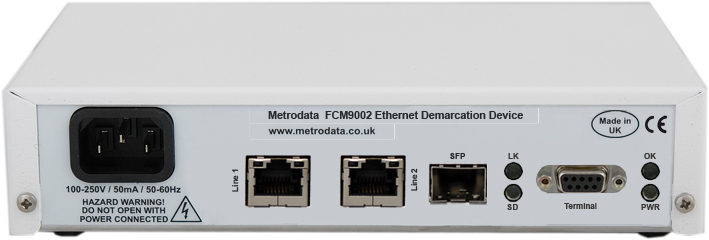

FCM9002: Unités de Démarcation Ethernet

  • Managed Ethernet Demarcation Device / NID for Ethernet Services
  • Up to 1Gbps with both Copper & Fibre LAN and Network Ports
  • 802.3ah & 802.1ag OAM service integrity checking (EFM, CFM)
  • ‘ZTC’ fully automated discovery, installation, configuration and provisioning process.
  • Service delay and delay variation measurements performed both during commissioning and in-service
  • Support for Performance-Assured Ethernet (PAE) Services
  • Customer VLAN and Q-in-Q support, with Traffic Prioritisation
  • Link Loss Forwarding, L2CP, Jumbo Frame Support (10k byte)
  • Failsafe operation via copper-copper pass-through relays should PSU failure occur (FCM9002R only)
  • Compact unit with robust metal housing and integral power supply
  • Auto-sensing power supply (100-250V AC or -40V DC versions), 12-24V DC on request
  • Designed and manufactured in the UK
FCM9002: Unités de Démarcation Ethernet

FCM9002: Unités de Démarcation Ethernet

MetroCONNECT Famille

MetroCONNECT Famille

Anglais

ApplicationsInformationSpécificationTéléchargements

Core to Edge Networks

Le FCM9002 peut être déployé partout où il est nécessaire de gérer un service sur le site du client. Le FCM9002 supporte les fonctions standards OAM et offre à la fois visibilité de gestion et mesures des performances de service de bout en bout jusqu’au point de démarcation du client. Les connexions réseau cuivre et fibre (SFP) sont proposés.

Site to Site & Meshed Networks

Le FCM9002 peut être utilisé pour démarquer un large éventail de services Ethernet, comprenant E-Line, E-Tree et E-LAN. Plusieurs types de trafic et de flux sont pris en charge avec la séparation de services obtenus par l’utilisation de VLAN et la priorisation, utilisés pour s’assurer que les flux de circulation mixtes sont traités de façon approprié. La surveillance continue de la qualité de service et des délais de transmission étaye l’intégrité du service avec un rapport pro-actif de toute variation importante.

Wholesale Infrastructure & Multi-Carrier Deployments

La majorité des fournisseurs de services Ethernet sont aujourd’hui en fait agrégateurs, offrant des connexions de bout-en-bout fournis sur une base de vente en gros, potentiellement source d’un certain nombre d’opérateurs d’infrastructure. Il est important pour l’agrégateur de veiller à ce que leur service de bout-en-bout, jusque dans les locaux du client, ait un profil de retard acceptable pour les applications en temps réel. Dans ces déploiements le FCM9002 peut effectuer les mesures nécessaires et suivre dans le même temps des éventuelles modifications de niveaux de performances en deçà des seuils prédéfinis.

Le FCM9002 est doté d’un protocole de contrôle de Niveau 2, sophistiqué et flexible, permettant le filtrage ou le passage d’une grande variété de types de paquets, y compris les L2CP frames. Le FCM9002 supporte l’auto commutation MDI / MDIX sur les interfaces cuivre et la transmission des Jumbo Frames 10k octets. Pour assurer la détection rapide des défauts, le FCM9002 supporte le Link Loss Forwarding, selon laquelle un défaut sur le réseau va automatiquement forcer un lien vers les ports utilisateur pour indiquer à l’appareil joint qu’il ya un problème de liaison.

Le FCM9002 offre une solution de démarcation sophistiqué et rentable pour les fournisseurs de services Ethernet, avec des options d’interface flexible. Des mesures des paramètres clés (retard, variation de retard..), sont effectuées pour s’assurer que le service est constant pour des applications en temps réel comme la VoIP. Ces mesures peuvent également être effectuées en service et comparés aux seuils de variation tolérés pour confirmer que le service continue de fonctionner de manière efficace sur le long terme. Cette détection de défaut proactive aide à l’isolement rapide de potentiels problèmes de services, résultant ainsi d’un niveau de service élevé tout en réduisant les coûts d’exploitation (OPEX).

Le FCM9002 soutient le processus de mise en service ‘’zero-touch’’, minimisant le temps d’installation sur site et les compétences techniques nécessaires. Ce processus d’auto mise en place réduit l’installation à deux actions simples: Brancher et Allumer. Il suffit ensuite de vérifier que les voyants Ethernet indiquent une connectivité physique correct. L’Unité de Démarcation détecte automatiquement sa connexion de gestion, l’adresse IP et le serveur TFTP, puis télécharge ses paramètres de définition de services individuels et système de gestion de coordonnées. L’Unité de Démarcation mesure alors le retard du service avec une résolution de l’ordre de la micro-seconde pour contrôler que le service a été fournit de manière appropriée pour des applications en temps réel. L’appareil envoie alors un certificat de disponibilité de service au centre d’opération (NOC). Ultérieurement, des mesures de vérification du retard en service continuent d’être effectués pour vérifier que le niveau de service est bien maintenu et notifier toute baisse de performance en dessous des seuils programmables.

Dans le cas ou l’appareil devrait subir une perte de puissance un message ‘’Dying Gasp’’ 802.3ah et Trap sont envoyés pour notifier immédiatement de la perte de service. Dans le même temps un relais cuivre-cuivre permet au flux de données d’être transmit quand même. Cette fonctionnalité accompagnée du processus de mise en service suivi du contrôle du retard permettent de minimiser le coût total de possession (TCO) des services Ethernet.

Le FCM9002 est disponible dans un choix d’alimentations intégrés 100-250V AC ou -48V DC, une version 12V-24V DC est également disponible sur demande.

Le FCM9002 peut facilement être monté en rack soit un 1U two unit rackmount kit, ou un 6U eighteen unit rackmount kit.

Veuillez contacter Metrodata pour le prix et la disponibilité des modules SFP, y compris le standard monomode 1310nm ainsi que les longues distances, 1550nm, bi-directionnel et CWDM.

Customer Interfaces

  • 1 port 10/100/1000BaseT

Network Interface

  • 1 port 10/100/1000BaseT
  • 1 port 100BaseFX/1000BaseX (SFP)

VLAN Support

  • 4096 VLANs (IEEE 802.1Q customer-tagged) & stacked VLANs (Q-in-Q service provider-tagged)
  • 1-tag management (push/pop) for c-tag & s-tag
  • IEEE 802.1ad Provider Bridging (s-tag)
  • 16 EVCs supported

Traffic Management

  • Service classification based on 802.1p or “inherited” DSCP QOS definitions

Ethernet OAM

  • IEEE 802.3ah Link OAM (EFM)
  • IEEE 802.1ag Connectivity Fault Management (CFM)

SLA Measurement & Verification

  • Embedded test packet generator and delay analyser acurate to micro-second resolution
  • Port & EVC level loopbacks
  • Link Loss Forwarding to signal network path failures

Fault * Performance Monitoring

  • ITU-Y.1731 delay & delay variation measurements
  • Statistics gathered on a per-port & per-service basis
  • SFP DDM support for fibre optic monitoring including OTDR

Automated Configuration & Provisioning

  • Zero-Touch-Commissioning from centralized or remote infrastructure
  • Management connection and layer-3 discovery process
  • EDD downloads individually tailored service definitions
  • User defined test scripts control SLA verification
  • Birth certificate evidence sent to NOC automatically
  • Self-provisioning by EDD once tests complete
  • Automated configuration of in-service measurements against programmable thresholds

Local  Management

  • Local craft port (9-way D) which can be disabled
  • Local LAN port (RJ45) using CLI, SNMP & Web GUI interfaces

Remote Management

  • Maintains in-band VLAN & MAC-based management tunnels

Management Protocols

  • Telnet, SSH (v2), TACACS+, SNMP

System Administration

  • Configuration database backup & restore
  • System software upgrade via TFTP

Layer  2 Control Protocol Policy Management

  • Per-flow filtering or tunnelling of L2CP and other protocols, e.g. RSTP

Alarms & Resilience

  • SNMP Trap notification of EDD status including service availability, LAN disconnect warning & user-defined SLA thresholds exceeded
  • Dying Gasp OAM message and SNMP Trap in response to power loss
  • Automatic data pass-through on power failure (FCM9002R only)

Regulatory & Standards Compliance

  • IEEE 802.1Q (VLAN), 802.1p (Priority, 4 queues)
  • 802.3ah (EFM), 802.1ag (CFM)
  • Safety EN60950
  • EMC EN55022, EN55024

Environmental

  • Dimensions: 1U half width, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +70°C
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC
  • DC PSU: -40 to -72V DC (12-24V DC optional)
  • Maximum power consumption: 10 Watts
