FCM9004: Avancer unité de démarcation Ethernet

  • Managed demarcation/network interface device for Ethernet Services
  • Up to 1Gbps with both Copper & Fibre LAN and Network Ports
  • 802.3ah & 802.1ag OAM service integrity checking (EFM, CFM)
  • Y.1731 OAM support for performance monitoring
  • ‘MetroSAM’ wirespeed SLA measurement & verification
  • ‘ZTC’ fully automated discovery, installation, commissioning test and provisioning process.
  • Support for Performance-Assured Ethernet (PAE) Services
  • Customer VLAN and Q-in-Q support, with Traffic Prioritisation
  • Traffic Policing and Colour-Marking
  • Link Loss Forwarding, L2CP, Jumbo Frame Support (10k byte)
FCM9004: Avancer unité de démarcation Ethernet

FCM9004: Avancer unité de démarcation Ethernet

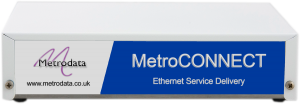

MetroCONNECT Famille

MetroCONNECT Famille

Anglais

ApplicationsInformationSpécificationTéléchargements

Core to Edge Networks

Le FCM9004 peut être déployé partout où démarcation de service géré est requis sur le site du client. Le FCM9004 aux standards fonctions OAM et des mesures de performance du service de bout-en-bout peuvent être menées de l’intérieur ou à travers le réseau de base. Un certain nombre de connexions physiques sont offerts pour le cuivre et fibre (SFP).

Site to Site & Meshed Networks

Le FCM9004 peut être utilisé pour démarquer un large éventail de services Ethernet, comprenant E-Line, E-Tree et E-LAN. Plusieurs types de trafic et de flux peuvent être pris en charge avec la séparation de services obtenus par l’utilisation de VLAN et la priorisation, utilisés pour s’assurer que les flux de circulation mixtes sont traités de façon appropriée. Le support du traitement des tags multi-niveau facilite aussi les problèmes de configuration du cœur de réseau. La surveillance continue de la qualité de service et des délais de transmission étaye l’intégrité du service avec un rapport pro-actif de toute variation importante.

Wholesale Infrastructure & Multi-Carrier Deployments

La majorité des fournisseurs de services Ethernet sont aujourd’hui en fait agrégateurs, offrant des connexions de bout-en-bout fournis sur une base de vente en gros, potentiellement source d’un certain nombre d’opérateurs d’infrastructure. Alors que les opérateurs peuvent offrir des contrats de niveau de service discret (SLA) pour leurs portions du réseau, il est important pour l’agrégateur de veiller à ce que leur service de bout-en-bout, jusque dans les locaux du client, ait un profil de retard acceptable pour les applications en temps réel. Dans ces déploiements du FCM9004 est suffisamment souple pour offrir de véritables mesures de performance du réseau comprenant l’ensemble des multiples infrastructures, même si le service tiers filtre spécifiquement les paquets OAM.

Le FCM9004 est doté d’un protocole de contrôle de Niveau 2, sophistiqué et flexible, permettant le filtrage ou le passage d’une grande variété de types de paquets, y compris les L2CP frames. Le FCM9004 supporte l’auto commutation MDI/MDIX sur les interfaces cuivre et la transmission des Jumbo Frames 10k octets. Pour assurer la détection rapide des défauts, le FCM9004 supporte le Link Loss Forwarding, selon laquelle un défaut sur le réseau va automatiquement forcer un lien vers les ports utilisateur pour indiquer à l’appareil joint qu’il y a un problème de liaison.

Le FCM9004 offre une solution de démarcation sophistiqué et rentable pour les fournisseurs de services Ethernet, avec des options d’interface flexibles. L’architecture d’assurance de service ‘’MetroSAM’’ permet de mesurer les paramètres clés nécessaires pour assurer le respect du SLA client. Ces mesures peuvent également être effectuées en service et comparés aux seuils de variation tolérés pour confirmer que le service continue de fonctionner de manière efficace sur le long terme. Cette détection de défaut proactive aide à l’isolement rapide de potentiels problèmes de services, résultant ainsi d’un niveau de service élevé tout en réduisant les coûts d’exploitation (OPEX).

Le FCM9004 soutient le processus de mise en service ‘’zero-touch’’, minimisant le temps d’installation sur site et les compétences techniques nécessaires. Ce processus d’auto mise en place réduit l’installation à deux actions simples: Brancher et Allumer. Il suffit ensuite de vérifier que les voyants Ethernet indiquent une connectivité physique correct. L’Unité de Démarcation détecte automatiquement sa connexion de gestion, l’adresse IP et le serveur TFTP, puis télécharge ses paramètres de définition de services individuels et système de gestion de coordonnées. L’Unité de Démarcation mesure alors une série spécifique de SLA avec une résolution de l’ordre de la micro-seconde pour contrôler que les paramètres de service ont été rentré correctement. L’appareil envoie alors un certificat de disponibilité de service au centre d’opération (NOC). Ultérieurement, des mesures de vérification du SLA, en service, continuent d’être effectués pour vérifier que le niveau de service est bien maintenu et notifier toute baisse de performance en dessous des seuils programmables.

Le FCM9004 a un grand indice test de performance programmable embarqué UIT-T Y.1564/RFC-2544 qui peut être cripté pour correspondre aux procédures d’installation spécifiques des fournisseurs de services individuels. Des tests complets des CIR/CBS/EIR/EBS peuvent être effectués sur plusieurs flux simultanément avec une résolution de l’ordre de la micro-seconde grâce au hardware timestamping. Le processus de mise en en service «zéro-touch» permet l’installation complete du service et la vérification de SLA de bout en bout sans nécessiter un ingénieur pour assister sur site. Dans le cas ou l’appareil devrait subir une perte de puissance un message ‘’Dying Gasp’’ 802.3ah et Trap sont envoyés pour notifier immédiatement de la perte de service. Dans le même temps un relais cuivre-cuivre permet au flux de données d’être transmit quand même. Cette fonctionnalité accompagnée du processus de mise en service suivi du contrôle du retard permettent de minimiser le coût total de possession (TCO) des services Ethernet.

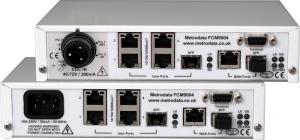

Le FCM9004 est disponible dans un choix d’alimentations intégrés 100-250V AC ou -48V DC, une version 12V-24V DC est également disponible sur demande.

Le FCM9004 peut facilement être monté en rack soit un 1U two unit rackmount kit, ou un 6U eighteen unit rackmount kit.

Veuillez contacter Metrodata pour le prix et la disponibilité des modules SFP, y compris le standard monomode 1310nm ainsi que les longues distances, 1550nm, bi-directionnel et CWDM.

Customer Interfaces

  • 4 ports 10/100/1000BaseT
  • 1 port 100BaseFX/1000BaseX (SFP)

Network Interface

  • 1 port 10/100/1000BaseT
  • 1 port 100BaseFX/1000BaseX (SFP)

VLAN Support

  • 4096 VLANs (IEEE 802.1Q customer-tagged) & stacked VLANs (Q-in-Q service provider-tagged)
  • 2-tag management (push/pop) for c-tag &/or s-tag
  • IEEE 802.1ad Provider Bridging (s-tag)
  • 16 EVCs supported

Traffic Management

  • Service classification based on 802.1p or “inherited” DSCP QOS definitions
  • Per flow policing and colour marking against CIR/CBS/EIR/EBS

Ethernet OAM

  • IEEE 802.3ah Link OAM (EFM)
  • IEEE 802.1ag Connectivity Fault Management (CFM)

SLA Measurement & Verification

  • ITU-T Y.1731 Performance Monitoring
  • Sophisticated SLA test generator & analyser accurate to micro-second resolution
  • ITU-T Y.1564 and RFC2544 testing methodologies
  • Port & EVC level loopbacks with L2 address swapping
  • Link Loss Forwarding to signal network path failures

Fault & Performance Monitoring

  • Y.1731 frame loss, delay & delay variation measurements
  • Statistics gathered on a per-port & per-service basis
  • Support for MEF SOAM-FM and SOAM-PM MIB objects leading to Performance Assured Ethernet
  • SFP DDM support for fibre optic monitoring including OTDR

Automated Configuration & Provisioning

  • Zero-Touch-Commissioning from centralized or remote infrastructure
  • Management connection and layer-3 discovery process
  • EDD downloads individually tailored service definitions
  • User defined test scripts control SLA verification
  • Birth certificate evidence sent to NOC automatically
  • Self-provisioning by EDD once tests complete
  • Automated configuration of in-service measurements against programmable thresholds

Local Management

  • Local craft port (9-way D) which can be disabled
  • Local LAN port (RJ45) using CLI, SNMP & Web GUI interfaces

Remote Management

  • Maintains in-band VLAN & MAC-based management tunnels

Management & Secure Access

  • Telnet, SSH (v2), TACACS+, SNMP

System Administration

  • Configuration database backup & restore
  • System software upgrade via TFTP

Layer 2 Control Protocol policy management

  • Per-flow filtering or tunnelling of L2CP and other protocols, e.g. RSTP

Alarms & Resilience

  • SNMP Trap notification of EDD status including service availability, LAN disconnect warning & user-defined SLA thresholds exceeded
  • Dying Gasp OAM message and SNMP Trap in response to power loss

Regulatory & Standards Compliance

  • IEEE 802.1Q (VLAN), 802.1p (Priority, 4 queues)
  • 802.3ah (EFM), 802.1ag (CFM)
  • ITU-T Y.1731
  • Safety EN60950
  • EMC EN55022, EN55024

Environmental

  • Dimensions: 1U half width, 202 x 132 x 44mm
  • Operating temperature: 0 to +50°C
  • Storage temperature: -40 to +70°C
  • Humidity: Up to 95% non-condensing
  • AC PSU: 100 to 250V AC
  • DC PSU: -40 to -72V DC (12-24V DC optional)
  • Maximum power consumption: 10 Watts
