Convertisseur Gigabit Ethernet à STM1/OC3

  • Ethernet Converter of 10Mb/100Mb/Gigabyte Ethernet to STM-1 and OC-3 services
  • VC4 EoSDH, Up to 3xVC3 EoSDH, Up to 3xE3/DS3 EoPoS encapsulations supported
  • 2 copper and 1 SFP fibre Ethernet connections, supporting a choice of fibre module
  • Link Loss Forwarding
  • Mini Jumbo Frame Support (2048byte)
  • 802.3ah OAM Support
  • 802.1q VLAN support (pass-through and tag switching)
  • 802.1p priority queuing (4 queues)
  • RSTP support
  • Single-ended Cisco HDLC mode for use with Cisco routers
  • GFP mode for use with LAN Extension Aggregtion equipment
  • TACACS+ for secure authentication
  • Zero Touch, Plug and Play Interface
  • LED status indicators
  • Compact modem style unit, built to European standards
  • Integral auto-sensing power supply (100-250V AC or -40V DC versions)
  • 12-24V DC power supply available on request
  • Easy to install & maintain
  • Rack mounting kits for 2 or 18 units available
Gigabit Ethernet Converter to STM1/OC3

Gigabit Ethernet Converter to STM1/OC3

MetroCONNECT WCM Front

MetroCONNECT WCM Front

Anglais

ApplicationsInformationSpécificationTéléchargements

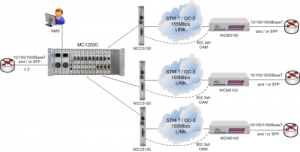

MetroCONNECT supporting Multiple Ethernet Demarcation LAN Extension Devices

MetroCONNECT supporting Multiple Ethernet Demarcation LAN Extension Devices

Cette application montre un châssis MetroCONNECT MC12000 avec des modules WCC1100 supportant plusieurs convertisseurs WCM1100 Ethernet à E1 (ou T1). Le MetroCONNECT et le WCM1100 permettent ensemble l’Extension et la Démarcation d’un service Ethernet, avec gestion à distance via OAM 802.3ah. Diverses options de prestation de services fractionnés jusqu’à 8 E1 (ou T1) sont disponibles, comprenant les supports fibre et cuivre. L’accès complet au réseau à distance est disponible via le MetroCONNECT y compris la gestion à distance de bout en bout via OAM 802.3ah. Les applications Ethernet 10M, 100M et Gigabit peuvent toutes être prises en charge, tout comme les Jumbo frames.

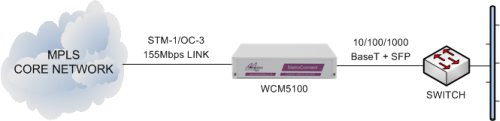

WCM5100 delivering Ethernet services from an MPLS core network

WCM5100 delivering Ethernet services from an MPLS core network

Cette application montre une unité WCM1100 étant utilisé comme unité de démarcation Ethernet pour fournir un service à partir d’un cœur de réseau MPLS. Un large choix de connectivité Ethernet est disponible pour l’utilisateur via les ports Ethernet 10Mb/100Mb/1Gb et SFP fibre optique. Le support OAM signifie que le WCM1100 peut être géré à distance par le système de gestion du réseau central utilisant des paquets OAM standards. Le GFP est pris en charge en permettant l’utilisation à une seule extrémité avec les plates-formes d’agrégation sur le réseau central.

WCM5100 units performing Ethernet service demarcation and media conversion

WCM5100 units performing Ethernet service demarcation and media conversion

Cette application montre comment une paire d’unités WCM1100 peut être utilisé pour offrir des fonctionnalités de service de démarcation et d’extension Ethernet sur un circuit fractionné E1 (ou T1).

Le WCM5100 est un convertisseur de support fonctionnant en mode différé. Le WCM5100 supporte l’auto-négociation et l’auto commutation MDI/MDIX sur les interfaces cuivre.

Pour assurer un fonctionnement fiable, le WCM5100 supporte le ‘’Link Loss Forwarding’’, selon laquelle un défaut sur le port série va automatiquement forcer un lien vers les ports utilisateur pour indiquer à l’appareil joint qu’il y a un problème de liaison.

Le WCM5100 supporte la transmission des Jumbo frames.

Le WCM5100 support l’OAM 802.3ah ce qui signifie que le service Ethernet peut être géré et contrôlé jusqu’au point de livraison au client. La feuille de route du développement du future WCM5100 inclut le support des standards IEEE802.1ag et Y.1731 OAM.

Le WCM5100 est commandé sans être équipé d’un SFP, bien que les clients puissent ensuite changer leur type d’interface. S’il vous plaît contacter Metrodata pour le prix et la disponibilité des modules SFP, y compris 1550nm, bi-directionnel et CWDM.

Compatibilité:

  • Mode Single-ended CISCO HDLC pour une utilisation avec des routeurs CISCO.
  • Mode GFP pour une utilisation avec équipement d’agrégation LAN.

Le WCM5100 est disponible dans un choix d’alimentations intégrés 100-250 V AC ou -48 V DC.

Le WCM5100 peut facilement être monté en rack soit un 1U two unit rackmount kit, ou un 6U eighteen unit rackmount kit.

Le WCM5100 fait partie d’une large gamme de produits d’extension LAN Metrodata.

Network Ports

SDH STM-1 or Sonet OC-3

Interface

  • Dual SFP connectors each with dual LC connectors

Framing

  • STM-1 or OC-3

Line Coding

  • NRZ

Bit Rate

  • 155.52Mbps +/- 15ppm

SFP 155MBPS Multimode

  • Wavelength 1300nm multimode
  • TX Power -22.5 to -14dBm
  • Max Rx input power -14dBm
  • Rx sensitivity -31 to -14dBm
  • Optical loss budget 8.5dB (2km)

SFP 155MBPS Singlemode

  • Wavelength 1300nm singlemode
  • TX Power -15 to -8dBm
  • Max Rx input power -8dBm
  • Rx sensitivity -28 to -8dBm
  • Optical loss budget 13dB (10km)

1000Base-X Fibre Interface

  • IEEE802.3z 1000BaseX
  • Dual LC connectors

SFP 1000Base SX

  • Wavelength 850nm multimode
  • TX Power -9.5 to -3dBm
  • Max Rx input power 0dBm
  • Rx sensitivity -17 to 0dBm
  • Optical loss budget 7.5dB (550m)

SFP 1000Base LX

  • Wavelength 1300nm singlemode
  • TX Power -9.5 to -3dBm
  • Max Rx input power 0dBm
  • Rx sensitivity -17 to 0dBm
  • Optical loss budget 9.5dB (10km)

10MB/100MB/1GB Ethernet Interface

  • Port 2 x 10Mb/100Mb/1Gb with auto-negotiation and Jumbo frame support
  • Interface RJ45 (Auto Crossover MDI/MDIX)
  • Operating mode Auto Negotiate, 10M, 100M, 1Gb, Full Duplex, Half Duplex
  • LEDs Link, Activity, Speed

Compliance & Approvals

  • Safety EN60950
  • IEC60825-1 Class 1 Laser Eye Safety
  • EMC EN55022, EN50082

Environment

  • Temperature 0 – 50 deg C
  • 0 – 95% RH, non condensing
  • Storage Temp -40 to 100 deg C
  • Pressure 86 – 106 kPa

Power Supply Options

  • -40 VDC: -36 to -72V DC, 125 – 65 mA
  • AC Mains: 100 – 250V AC, 50 – 60Hz, 60 – 25mA
  • Power Consumption 6 watts approx when operating

Packaging

  • Type Modem, 1U high without feet

Dimensions W X D X H (MM)

  • Rackmount 202 x 132 x 44 (without feet)
  • Tabletop 202 x 132 x 48 (with feet)
