- Managed Ethernet Service Delivery over a wide variety of access services
- Modular central system fans out to multiple cost-effective standalone devices
- Up to 48 LAN extension and 24 media conversion services can be supported
- Mixture of modules can be used together in the same compact 4U 19” rack
- 10/100/1000BaseT RJ45 copper and 100BaseFX/1000BaseX SFP ports on all modules
- Copper, fibre and resilient service delivery supported over last mile
- Link Loss forwarding
- Ethernet Jumbo frame support (10kbytes max frame size)
- OAM support including IEEE 802.3ah
- Hot-Swap for all I/O modules & power supplies
- SNMP remote management
- Redundant load sharing AC or DC PSUs for increased resilience

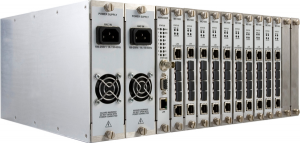

MetroCONNECT MC12000

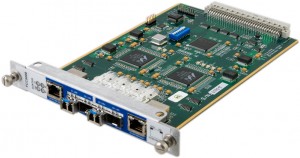

FCC9000 Module

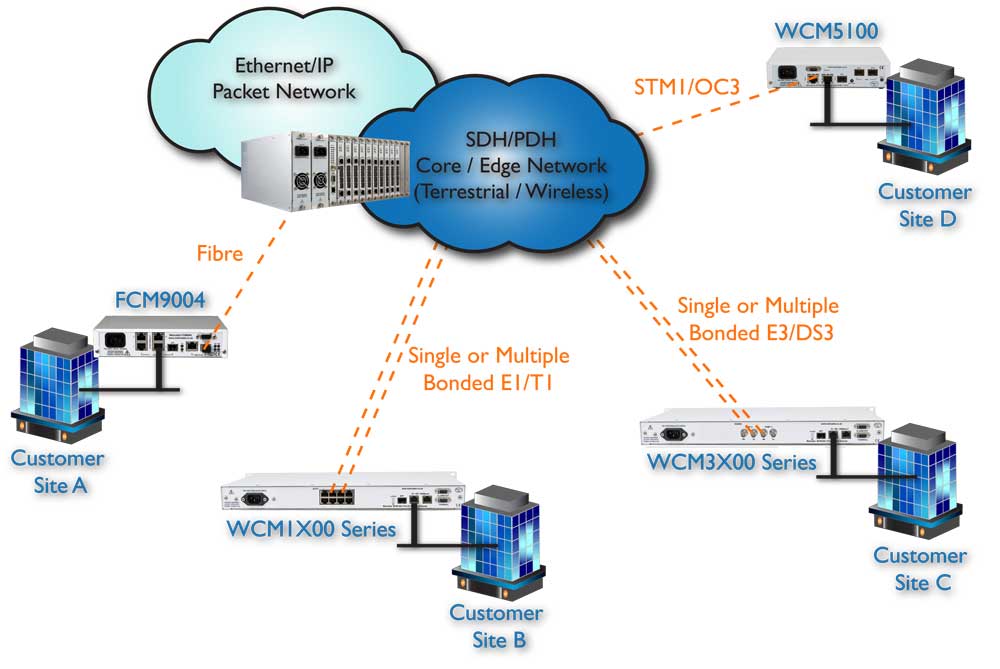

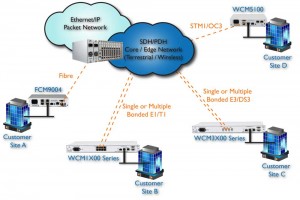

MetroCONNECT MC12000 chassis supporting Multiple Ethernet Demarcation Devices
Cette application montre comment un châssis Metroconnect MC12000 équipé d’une variété de modules d’E/S peut fournir des services Ethernet sur une large gamme de ‘’services du dernier kilomètre’’. La solution MetroCONNECT permet la conversion d’interface ou l’extension de LAN ainsi bien que la démarcation de services Ethernet, avec la gestion complète à distance des unités de démarcation Ethernet autonomes (autrement connu comme NID : Network Interface Devices) sur le site du client en passant par IP ou 802.3ah OAM. Supporte des applications Ethernet 10M, 100M et Gigabit.
[/tab] [tab title=”Information”]Le MetroCONNECT MC12000 offre une solution souple et de grande densité pour la livraison de service Ethernet, du coeur de réseau vers les sites clients sur fibre & cuivre. Différents modules d’E/S peuvent être utilisés pour fournir des services Ethernet sur une grande variété de ‘’services du dernier kilomètre’’ en correspondance aux périphériques autonomes exécutant l’extension LAN ou les fonctions de conversion de support. Il supporte des applications Ethernet 10M, 100M et Gigabit. La gestion complète de bout-en-bout est prise en charge utilisant 802.3ah ou IP, offrant une visibilité jusqu’au point de démarcation du client.
Le MC12000 est un boitier de taille 4U prenant en charge jusqu’à 2 modules d’alimentation et 12 modules d’E/S allant jusqu’à 48 services. Des modules de rechange E/S peuvent demeurer dans le châssis prêt pour un déploiement immédiat de capacités supplémentaires ou pour fournir des pièces de rechange “in situ”. La possibilité d’interchanger des modules d’E/S et des blocs d’alimentation sous tension facilite la fourniture de nouveaux services tout en maintenant les services déjà existants.
Une grande variété de types de ‘’services du dernier kilometre’’ peut être pris en charge:
- Ethernet sur cuivre ou fibre via des modules d’E/S FCC9000 reliés à des unités FCM9002 Ethernet Demarcation Device ou FCM9004 Ethernet NID/Demarcation Device sur site.
- 4 ou 8 services E1/T1 fractionnés via des modules E/S WCC1400 ou WCC1800 reliés à des unités WCM1100, WCM1400, WCM1800 or WCM1820 sur site.
- 2 services E3/DS3 via des modules E/S WCC3200 liées à des unités WCM3100, WCM3200 ou WCM3400 sur site.
- Services STM-1 via des modules E/S WCC5200 liées à des unités WCM5100 sur site.
- Services série ou HSSI via des modules E/S LHC1000 ou WCC_Serial et les des unités WCM-Serial ou LHM1000 sur site.
Par exemple :
- Le module E/S FCC9000 est utilisé avec le FCM9002 autonome déployé sur le site du client pour delivrer 10/100/1000BaseT ou un service Ethernet fibre via une connexion WAN, avec un maximum de 24 services individuelles étant délivrés via un seul châssis MC12000. Alternativement :
- Chaque module E/S WCC1400 peut prendre en charge 4 unités WCM1100 autonomes déployées sur différents sites clients pour délivrer séparément 4 fois 10/100/1000BaseT ou un service Ethernet fibre sur des circuits E1/T1 fractionné, avec jusqu’à 48 services Ethernet individuelles pouvant être livrées via un seul MC12000 châssis.
Le MC12000 ne nécessite qu’une seule PSU (power supply unit) pour supporter un effectif complet de modules d’E/S, mais pour une plus grande sécurité un PSU supplementaire peut être utilisé. La charge est partagé entre les deux blocs d’alimentation lorsque le mudule est utilisé dans la configuration 1+1. Pour un maximum de MTBF (temps moyen entre les pannes), des modules PSU -48V DC peuvent utilisés. Typiquement, la consommation d’énergie est inférieure à 75 watts.
Le module de géstion du système MC12000 contrôle chacun des modules d’E/S et a la capacité d’étendre la gestion à des unités de démarcation à distance et au-delà, via IP ou des messages OAM passant par des VLAN. En option les modules d’E/S générent et terminent les trames OAM selon la norme IEEE 802.3ah. Chaque module d’E/S permet un fonctionnement autonome avec une configuration par défaut à l’aide des commutateurs de bits pour faciliter l’installation, qui peut alors être remplacée par le logiciel de gestion.
La géstion du MC12000 se fait soit via le port console ou par le port Ethernet de contrôle via SNMP, Telnet ou d’un navigateur Web. Les interruptions SNMP sont générés sur la base d’alarmes des modules E/S qui peuvent être activés individuellement. Le téléchargement TFTP de logiciels et de configuration est également pris en charge. Son accès est protégé par un mot de passe que ce soit via la console, Telnet ou bien de l’interface du navigateur. Les statistiques de performance sont disponibles pour tous les ports avec une collecte de données en segments de 15 minutes pour une période de 24 heures. Pour plus de sécurité, le MC12000 charge SSH et TACACS+ pour le contrôle d’accès.
Bien que la gamme de produits MetroCONNECT utilise des SFP industrielles standards interchangeablent, il est recommandé que ceux-ci soient achetés auprès de Metrodata pour garantir leur spécification et leur compatibilité entre eux.
[/tab] [tab title=”Spécification”]The following specifications relate to the MC12000 Chassis without any interface modules fitted. Each individual module also has its own specifications, check each module for further information.
Configuration & Management
- Menu driven user interface
- Local console, telnet, or SNMP access
- V.24 terminal or 10BaseT network access
- Access by two level password
- Non-volatile configuration
Compliance & Approvals
- Safety EN60950
- EMC EN55022, EN50082
Environment
- Temperature 0 – 50 deg C
- 0 – 95% RH, non condensing
- Pressure 86 – 106 kPa
Power Supply Options
- -48 VDC: -36 to -72V DC
- AC Mains: 85 – 250V AC, 50 – 60Hz
- Power Consumption 75 watts approx when operating
Dimensions & Capacity
- 19″ Rackmount 484 x 251 x 178 (Wx Dx H mm)
- 9 way D-type alarm extension on rear panel
- 2 PSU modules, 1 Management module, 12 Interface Module
WCC5200 – MetroCONNECT module offering a managed 10/100/1000 Ethernet over STM-1/OC-3 converter
WCC-Serial – MetroCONNECT module offering a managed 10/100/1000 Ethernet over Serial converter LHC1000 – MetroCONNECT module offering a managed 10/100/1000 Ethernet over HSSI Serial converter [/tab] [tab title=”Téléchargements”] MetroCONNECT MC12000 Manual - Initial Release MetroCONNECT MC12000 Chassis Manual - Firmware Version: 8.20 [/tab] [/tabs]
